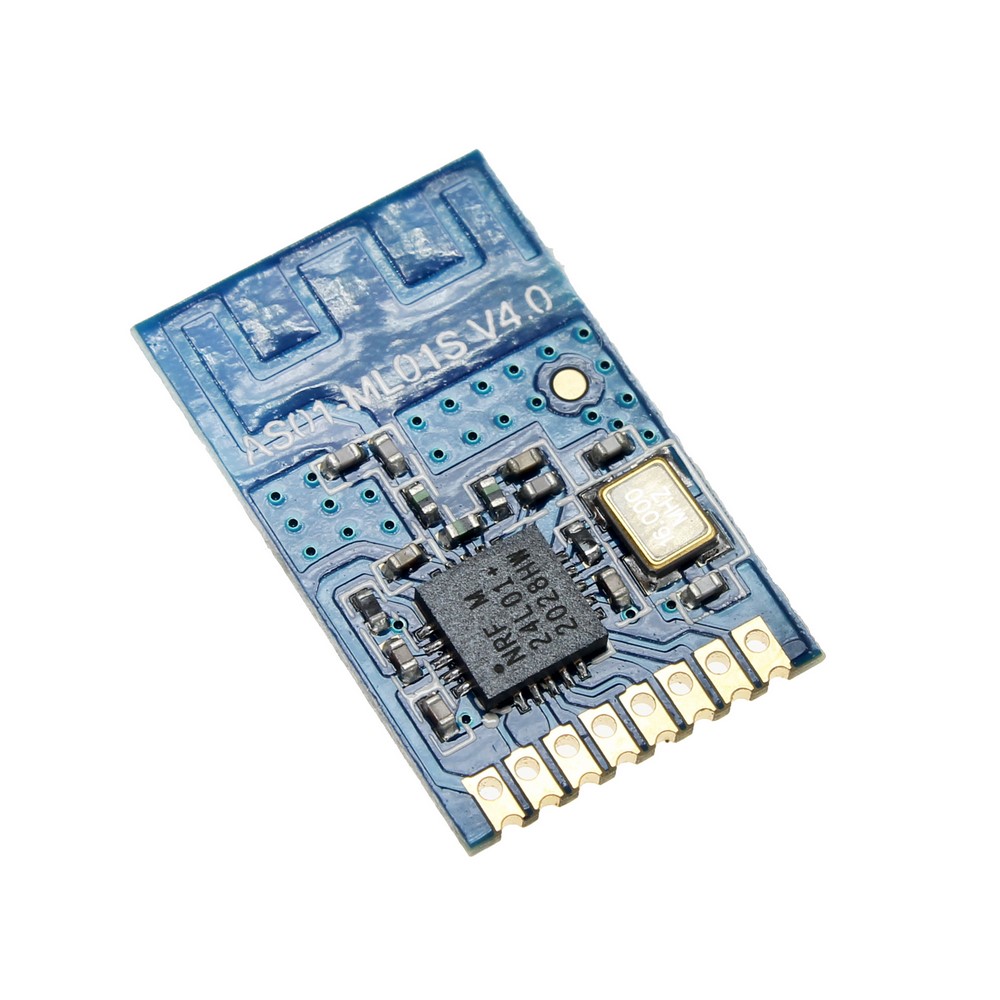

چیپ NRF24L01 یک ماژول بسیار عالی برای ارسال و دریافت بدون خطا است چیزی که در ماژول های HMTR یا حتی در RFMXX ها یا به کلی وجود نداشت یا اینکه مشکلات خاص خودش را داشت .
مدولاسیون ارتباطی این ماژول به صورت GFSK است , همان مدولاسیونی که در تکنولوژیBLUETOOTH استفاده شده و به صورت انحصاری در دست چند شرکت بزرگ مثلBLUETOOTH و NORDIC SEMICONDUCTOR و TEXAS INSTRUMENTو چند شرکت دیگر قرار دارد.
فرکانس ارتباطی این چیپ 2.4 گیگاهرتز است که این خاصیت ویژگی های زیادی را به ارمغان می آورد . از جمله کوچک شدن سایز آنتن که حتی میتوان از خود PCB به صورت آنتن استفاده کرد ، مورد دیگر هم به دلیل فرکانس های بالا بسیار راحت تر از دیوار یا اجسام عبور می کند و باعث می شود که برد بیشتری هم به ما بدهد ، میتوانید فرکانس RFM12 یا HMTR را با این چیپ مقایسه کنید و ببینید که فرکانس های این ماژول حداقل چند برابر آن هاست .
این چیپ به صورت دو طرفه کار می کند و در کل شما فقط به دو عدد از این چیپ ها برای ارتباط احتیاج دارید . دیتا ریت این چیپ حداکثر 2 مگابایت بر ثانیه است که میتوان از آن برای انتقال اطلاعات سنگین مشابه صوت یا حتی ویدیو استفاده کرد .
برخی از ویژگی های این ماژول :
- استفاده از فرکانس 2.4 گیگاهرتز برای تبادل اطلاعات
- ماکزیمم توان خروجی +20dBM
- دارای 126 کانال رادیویی
- سرعت بالای تبادل اطلاعات 250 کیلوبایت بر ثانیه ، 1 مگابایت بر ثانیه و 2 مگابایت بر ثانیه
- طبقه گیرنده با AGC پر سرعت برای بهبود Dynamic Range
- طبقه گیرنده دارای فیلتر کانال داخلی
- رابط ارتباطی SPI دارای سه FIFO مجزا 32 بایتی برای TX و RX
- مدیریت توان : در ولتاژ کاری 1.9 تا 3.6 ولت
- مجهز به مدولاسیون GFSK
- مدیریت ارسال بسته داده
- کاربرد آسان
| Features EN/فا | ||
|---|---|---|
| Minimum Frequency حداقل فرکانس | 2.4 GHz گیگا هرتز | |
| Maximum Frequency حداکثر فرکانس | 2.4 GHz گیگا هرتز | |
| (Min) Operating Supply Voltage ولتاژ کاری | 1.8 V ولت | |
| Interface Type انواع رابطها | SPI | |
| Type نوع | Transceiver Module | |
| Minimum Operating Temperature حداقل دمای عملیاتی | -40 C° درجه سانتیگراد | |
| Maximum Operating Temperature حداکثر دمای عملیاتی | +85 C° درجه سانتیگراد | |
| Brand برند | CHINA | |
| Package پکیج | Module | |
