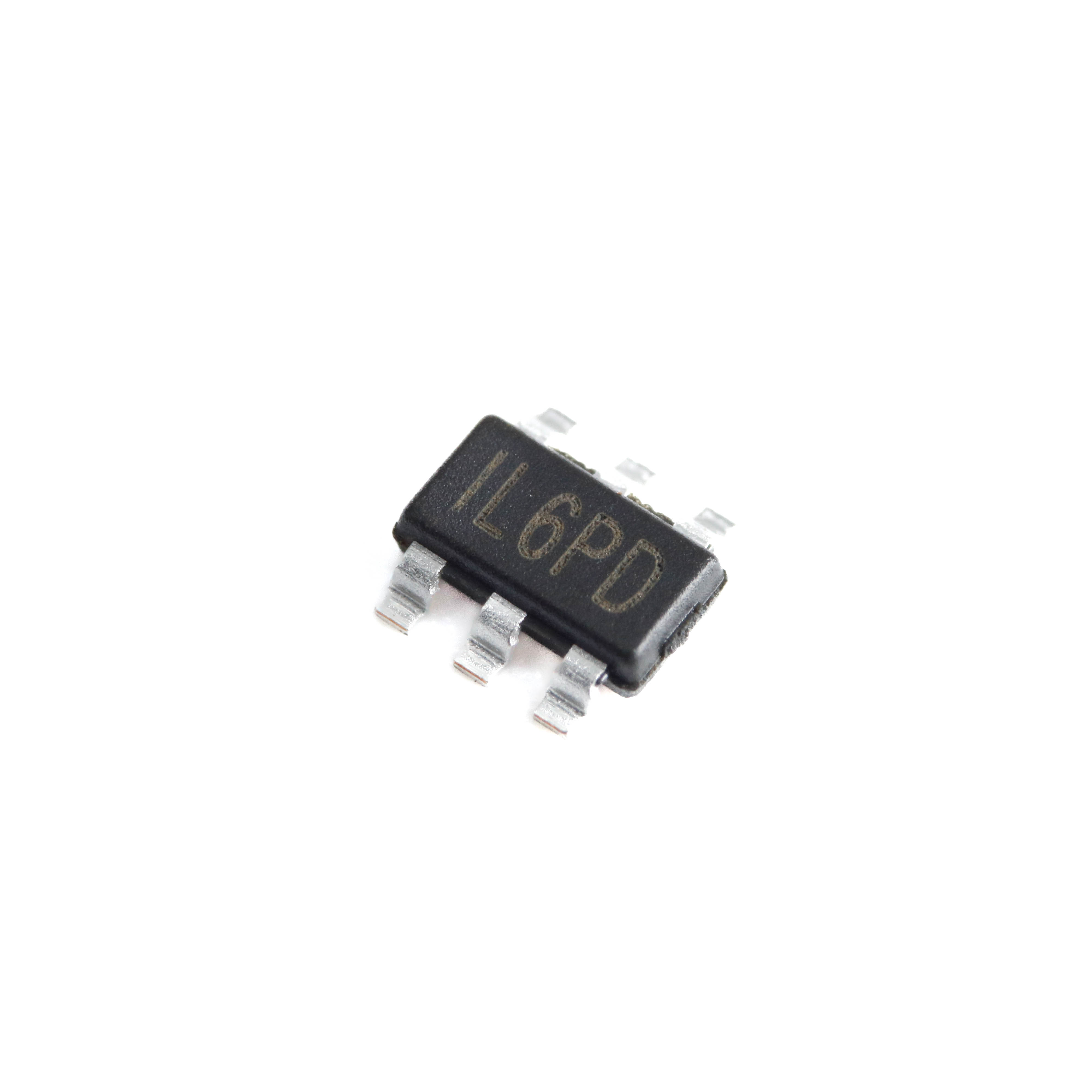

نام قطعه
MP3202DJ
نام کارخانه‌ای
MP3202DJ
برند
Monolithic Power Systems
پکیج
SOT-23-6 (SC-74)
بسته‌بندی
Tape & Reel
عنوان گروه
دیتاشیت
توضیحات
LED Lighting Drivers
http://tpelectronic.ir/download/datasheet/3202.pdf
اگر قصد استفاده از LCD های رنگی بالاتر از 4.3 اینچی را در پروژه‌های خود را دارید قطعا با مشکل روشن کردن بک لایت LCD مواجه شدهاید. این بک لایتها مجموعه سری شده از چندین LED میباشد و هر چقدر اینچ صفحه نمایش شما بزرگتر شود تعداد این LED ها بیشتر شده و ولتاژ لازم برای روشن کردن آنها بیشتر میشود. آیسی MP3202 یک کنترل کننده منبع تغذیه سوچینگ از نوع بوست میباشد که با ولتاژ ورودی 2.5 تا 6 ولت توانایی روشن کردن بک لایتهای مختلف(ماکزیمم13 LED سری شده) را دارد.
| Features EN/فا | ||
|---|---|---|
| Frequency فرکانس | 1.3 MHz مگا هرتز | |
| Number of Channels تعداد کانال | 1 Channel کانال | |
| Output Current جریان خروجی | 1.33 A آمپر | |
| Input Voltage MIN کمترین ولتاژ ورودی | 2.5 V ولت | |
| Input Voltage MAX بیشترین ولتاژ ورودی | 6 V ولت | |
| Supply Current جریان تامین | 750 µA میکرو آمپر | |
| Minimum Operating Temperature حداقل دمای عملیاتی | -40 C° درجه سانتیگراد | |
| Maximum Operating Temperature حداکثر دمای عملیاتی | +85 C° درجه سانتیگراد | |
| Brand برند | Monolithic Power Systems | |
| Package پکیج | SOT-23-6 (SC-74) | |
موجود
ریال
88200
تحویل 8 روزه
| 87,300 | +20 |
| 86,400 | +30 |
| 85,500 | +50 |
| 84,600 | +80 |
| 83,700 | +100 |
