نام قطعه

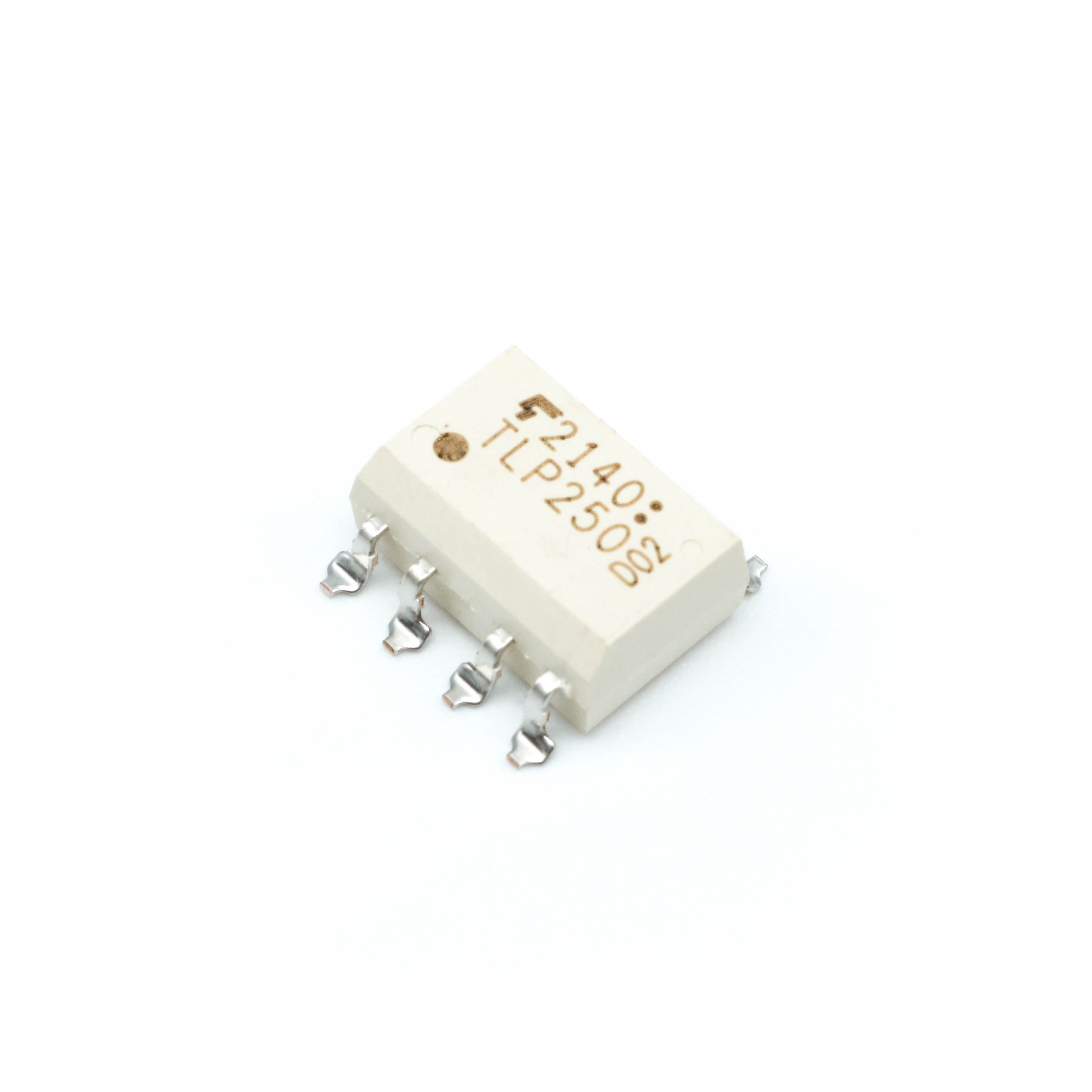

TLP250FCT
نام کارخانه‌ای
TLP250FCT
برند
Toshiba Corporation
پکیج
SMD-8 Gull Wing
بسته‌بندی
Tape & Reel
عنوان گروه
دیتاشیت
توضیحات
اپتو ماسفت تک
Single Channel Transistor Inverter For Air Conditioner IGBT Gate Drive , Power MOS FET Gate Drive , Isolation Voltage Viso:2500 Vrms , 8PIN
ترانزیستورهای پاور ماسفت و IGBT را نمیتوان مستقیما به میکروکنترلر متصل نمود. زیرا برای روشن شدن یک پاور ماسفت به حداقل اختلاف پتانسیل 10 ولت نیاز است و بعضی مواقع برای خاموش شدن سریع یک پاور ماسفت به ولتاژ منفی لحظهای نیاز است. همچنین این عناصر با ولتاژها و جریان‌های بالایی سرو کار دارند از این رو احتمال آسیب رسیدن به میکروکنترلر بسیار زیاد خواهد بود. آی‌سی TLP250 یک وسیله ایدآل برای اتصال یک ترانزیستور قدرت به میکروکنترلر می‌باشد. این آی‌سی با توجه به اتصال نوری خود تضمین میکند که هیچگونه شوک الکتریکی و نویز به میکروکنترلر ارسال نمیشود. همچنین این چیپ باعث روشن شدن کامل پاور ماسفت یا HGBT میشود و بدین صورت تلفات درین – سورس به حداقل خواهد رسید و دمای ترانزیستور در جریان‌های بالا کمتر خواهد بود .
| Features EN/فا | ||
|---|---|---|
| Number of Channels تعداد کانال | 1 Channel کانال | |
| Forward Current (If) جریان | 20 mA میلی آمپر | |
| Output Type نوع خروجی | MOSFET,Photodetector | |
| Forward Voltage (Vf) ولتاژ مستقیم | 1.6 V ولت | |
| Isolation Voltage ولتاژ جداسازی | 2.5 kVrms کیلو ولت | |
| Minimum Operating Temperature حداقل دمای عملیاتی | -20 C° درجه سانتیگراد | |
| Maximum Operating Temperature حداکثر دمای عملیاتی | +85 C° درجه سانتیگراد | |
| Brand برند | Toshiba Corporation | |
| Package پکیج | SMD-8 Gull Wing | |
