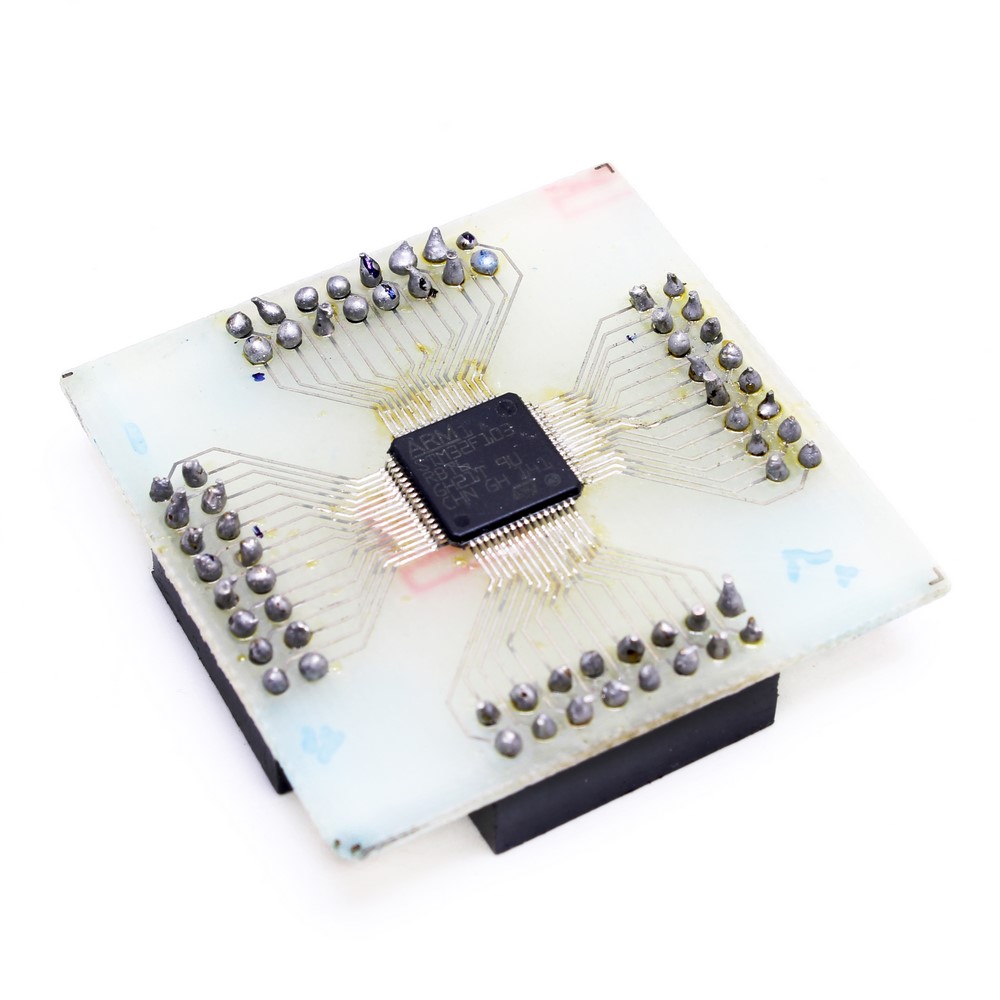

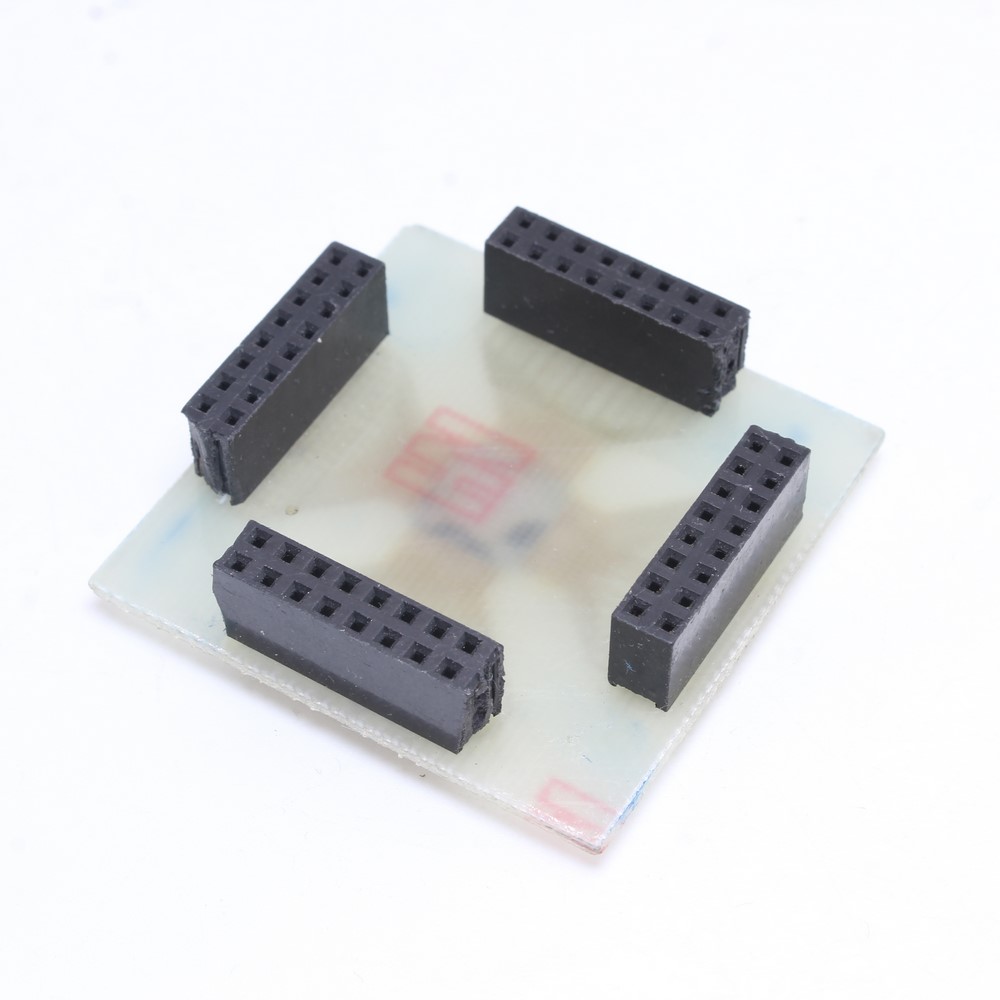

برد راه انداز STM32F103RBT6(Header Board) ، بردی قدرتمند از سری Cortex-M3 شرکت ST بوده و با سرعت 72Mhz کار کند. این برد راه انداز بدون نیاز به پروگرامر بوده زیرا به دلیل داشتن مبدل USB به سریال ، به راحتی میتواند از طریق درگاه USB و از طریق برنامه Flash Loader برنامه ریزی شود . همچنین کاربر میتواند از طریق همین مبدل ارتباطی سریالی را با USART1 میکروکنترلر برقرار نماید . این برد میتواند به مبدل USB به سریال باا قابلیت Handshaking تبدیل شود که در تمامی ویندوز های قابل استفاده میباشد . این مبدل به کاربر اجازه میدهد تا از این برد راه انداز به عنوان یک دستگاه مبدل USB به سریال ، برای ارتباط دیگر دستگاه ها با رایانه استفاده کند .
ولتاژ مورد نیاز برد از طریق درگاه USB موجود بر روی برد تامین میشود . کاربر می تواند این ولتاژ را توسط جامپر قطع وصل (On/Off) روی برد ، قطع یا وصل نماید . درگاه USB Device موجود بر روی برد راه انداز میتواند ارتباط مستقیم برد با رایانه را از طریق درگاه USB برقرار کند .
برد راه انداز STM32F103RBT6 علاوه بر روش بالا ، میتواند با استفاده از درگاه JTAG استاندارد 20 پایه و از طریق دستگاه خارجی ، برنامه ریزی و خطایابی شود . برد راه انداز STM32F103RBT6 به دلیل داشتن RTC داخلی و نوسان ساز 32.768 Khz ، به راحتی میتواند زمان و تاریخ دقیق را در موقع لزوم به کاربر ارائه دهد و آن را به صورت دائم نگه داری کند . برد راه انداز STM32F103RBT6 با بهترین کیفیت و قطعات اورجینال ساخته شده و با این امکانات و تعداد پایه ای که در اختیار کاربر قرار میدهد ، جزء کوچکترین برد های جهان بوده و فقط 3.4 سانتی متر عرض دارد .
برد راه انداز STM32F103RBT6 با هدف تامین نیاز های آموزشی دانشجویان و متخصصین و صنعت کشور و با بالا بردن کیفیت طراحی و تولید شده است . این برد راه انداز با امکاناتی که در اختیار کاربر قرار می دهد به عنوان کاملترین برد راه انداز در زمینه های آموزشی و صنعتی برای میکروکنترر STM32F103RBT6 بشمار می رود .
برخی از ویژگی های این محصول :
- دارای درگاه USB Device برای ارتباط مستقیم با کامپیوتر به صورت Full Speed USB 2.0
- بدون نیاز به پروگرامر
- دارای مبدل USB به سریال داخلی برای ارتباط سریال با کامپیوتر
- قابلیت تبدیل شدن دستگاه به مبدل USB به سریال با قابلیت Handshaking
- قابلیت کارکرد مبدل USB به سریال در تمامی ویندوزها
- دسترسی به تمام پایه های میکرو از طریق پین های تک ردیفه
- قابلیت نصب مستقیم روی برد بورد
- دارای خروجی ولتاژ های 3.3 ولت و 5 ولت
- دارای کانکتور JTAG استاندارد 20 پین
| Features EN/فا | ||
|---|---|---|
| (Min) Operating Supply Voltage ولتاژ کاری | 2 V ولت | |
| Core نوع هسته | ARM Cortex M3 | |
| Interface Type انواع رابطها | CAN, I²C, SPI, USART, USB | |
| Type نوع | ARM Based 32-Bit MCU | |
| Brand برند | IRAN | |
| Package پکیج | Board | |
