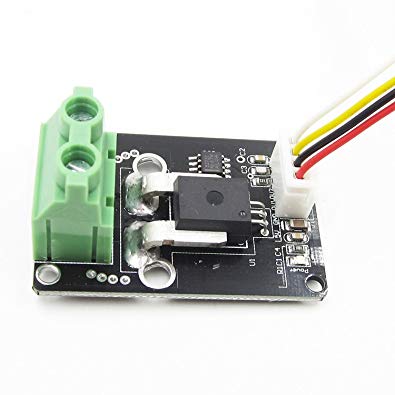

سنسور‎های جریان اثر هال، سری8 ACS75. این سنسورها راه حلی برای اندازه‎گیری جریان دقیق AC و DC در سیستم‎های مختلف، ارائه داده‎اند. از کاربردهای این سیستم می‎توان به کنترل موتور، تشخیص و مدیریت مصرف کننده‎های توان، منابع تغذیه، مبدل‎های DC به DC و محافظت در برابر اضافه بار اشاره نمود. این سنسور دارای یک مدار اثر هال دقیق با آفست پایین و یک مسیر عبور جریان از جنس مس می‎باشد. جریان مورد نظر از دو شیار هادی مسی عبور می‎کند و یک میدان مغناطیسی ایجاد می‎شود که به وسیله سنسور اثر هال، دریافت و به ولتاژی متناسب با شدت میدان مغناطیسی تبدیل می‎شود.
دقت این سنسور به واسطه نزدیکی سیگنال مغناطیسی با مبدل اثر هال بهینه شده است. با عبور جریان و ایجاد میدان مغناطیسی، ولتاژی متناسب با جریان عبوری توسط آی‎سی اثر هال ایجاد می‎شود. بخش اثر هال این سنسور که با استفاده از تکنولوژی BICMOS ساخته شده، آفست کمی دارد و با قابلیت برش سیگنال یا CHOPPING پایدار شده است.
این سنسور در برابر میدان‌های الکتریکی سرگردان، ایمنی بالایی دارد. این ویژگی حاصل تکنولوژی شیلد مجتمع است. به واسطه این تکنولوژی ریپل ولتاژ خروجی بسیار پایین می‎آید، و در ولتاژهای بالا از تغییرات ناگهانی یا دریفت در ولتاژ آفست کاسته می‎شود.
مقاومت داخلی هادی مس در حدود ۱۰۰ میکرو اهم است. که تلفات توانی بسیار ناچیزی خواهد داشت. ضخامت پایه مسی حامل جریان به گونه‎ای طراحی شده تا بتواند جریان‎های بسیار بالاتر از رنج کاری سنسور را نیز تحمل کند. پایه‎های حامل جریان از پایه‎های سیگنال (پایه های ۱تا۳) ایزوله هستند.
ویژگی‎های عمومی این سنسور:
* پهنای باند 120khz
*تعداد پین‎ها ۵
*ماکزیمم دمای کاری ۱۵۰درجه سانتی گراد
*مینیمم دمای کاری ۴۰- درجه سانتی گراد
*پلاریزاسیون دو قطبی
*نوع سنسور pff
ماکزیمم ولتاژ ۵,۵ ولت
مینیمم ولتاز ۳ ولت
مشخصات:
*ولتاژ آفست خروجی پایدار
*ایمنی بالا در برابر نویزهای محیط های صنعتی
*هیسترزیس مغناطیسی نزدیک به صفر
*ولتاژ خروجی متناسب با جریان های AC یا DC
*دارای ایزولاسیون گالوانیزه برای اندازه گیری جریان در سیستم های دارای ولتاژ زیاد
*دارای سایز کوچک،با قابلیت نصب آسان
*دقت کالیبره شده توسط شرکت سازنده
*۳میکروثانیه ،زمان پاسخگویی به جریان های لحظه ای
*دارای آی سی اثر هال یکپارچه برای دقت بالا
*تلفات توان فوق العاده پایین:مقاومت ۱۰۰ میکرواهم در مسیر هادی جریان
