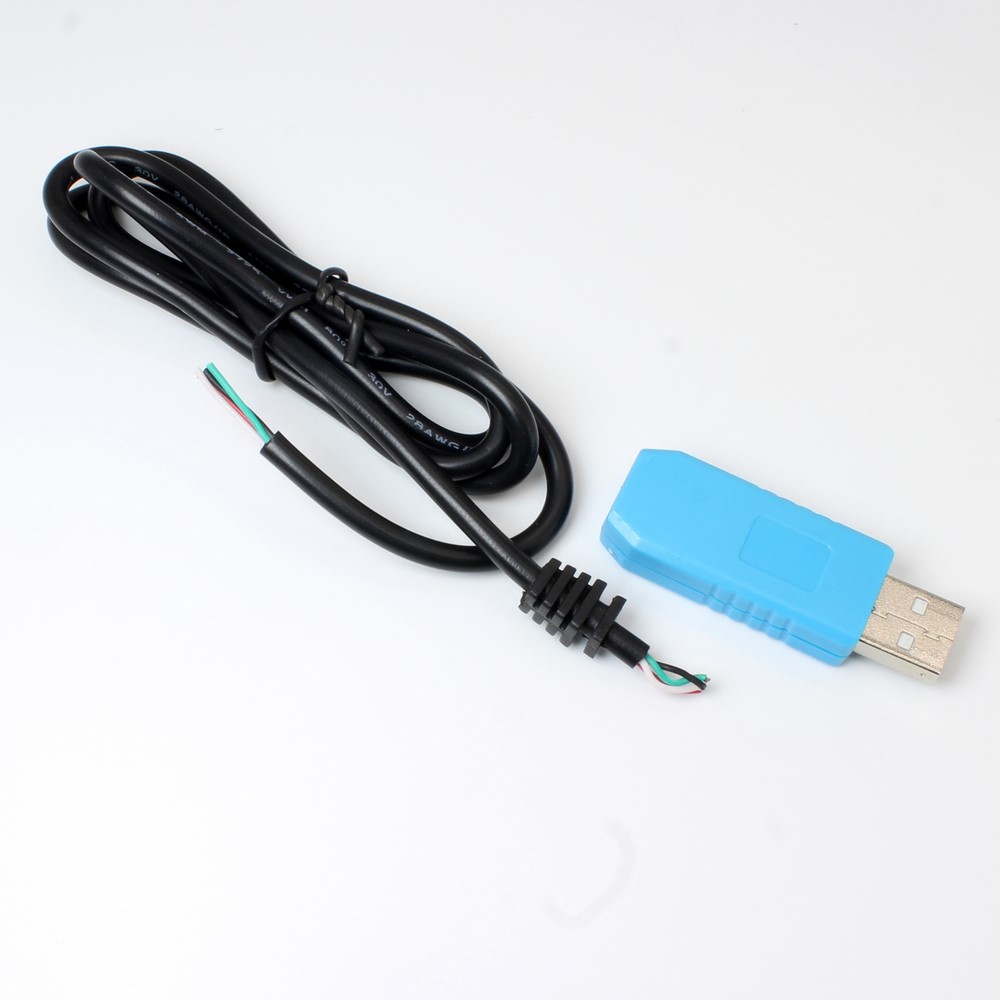

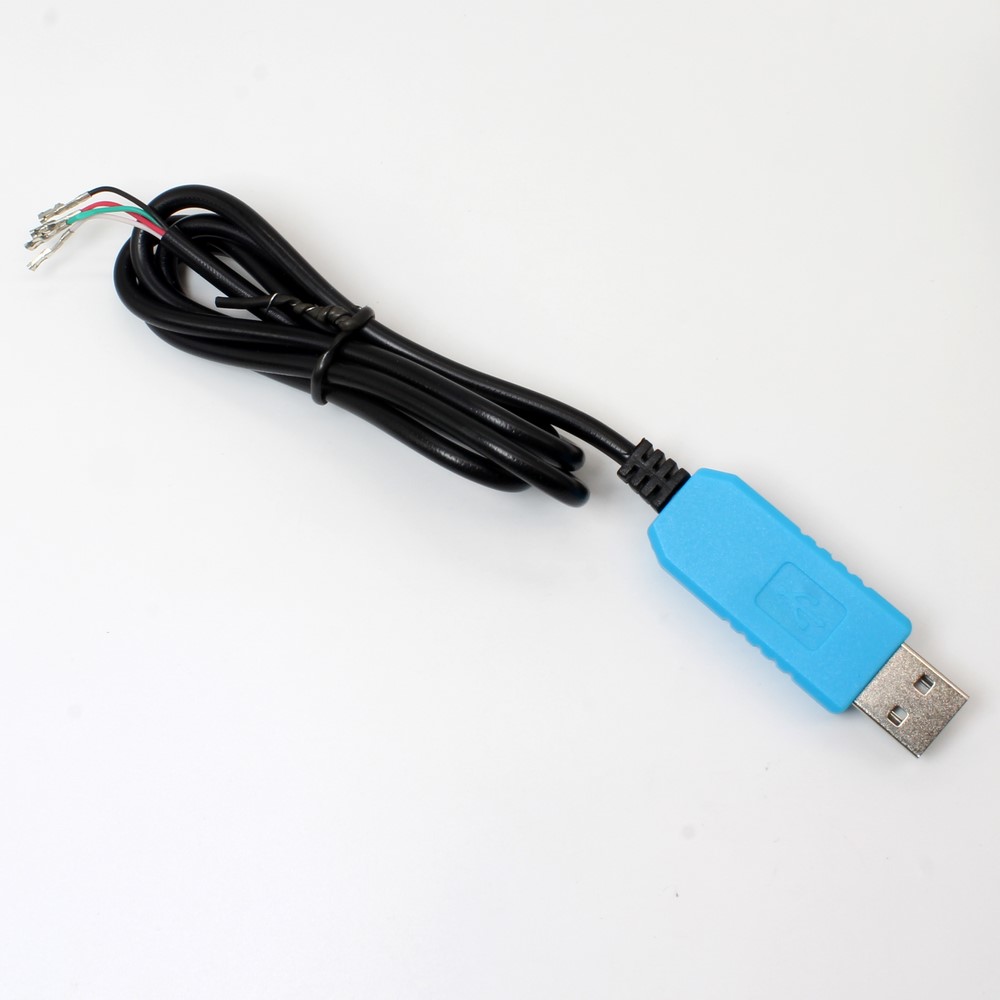

ماژول مبدل یو اس بی به تی تی ال  PL2303

نصب درایور باید بر اساس چیپ PL-2303 TA انجام شود و با ویندوزهای 7 و 8 و 10 هم 32 و هم 64 بیتی سازگار می باشد.

با هر دو درایور 2015 و 2018 کار می کند ولی در هر صورت نیاز به نصب درایور دارد .

در تست با دو نرم افزار هایپر ترمینال و ترمینال این نتایج حاصل شد :

تست در سه سرعت 100 بیت بر ثانیه, 1200 بیت بر ثانیه و 4 مگا بیت بر ثانیه درست انجام شد. در دیتاشیت آمده تا 6 مگابیت قابلیت انتقال داده دارد, اما چون نرم افزارهای ما نهایت تا 4 مگا بیت را ساپورت می کردند ما بیشتر از 4 مگ را تست نگرفتیم.(در چیپ FT سرعت انتقال حداکثر می تواند 3 مگابیت باشد)

در دیتاشیت آمده مدهای پریتی می تواندOdd, Even, Mark, Space, or None parity modeباشد. برای تمام اینها درست کار می کند.(برای چیپ FT نیز چنین است)

در دیتاشیت آمده تعداد بیت می تواند 5,6,7 or 8 data bits باشد اما در دو مورد 8 و 7 درست کار می کند و با 5 و 6 بیت خطا دارد و داده را بدرستی ارسال و دریافت نمی کند. (برای چیپ FT تعداد بیت 7 و 8 می تواند باشد)

در دیتاشیت آمده تعداد استب بیت می تواند One, one and a half, or two stop bits باشد. اما در مورد one and a half(1.5 استب بیت) درست کار نمی کند و خطا دارد.(برای چیپ FT تعداد استب بیت 1 و 2 می تواند باشد)

تست در انتقال دو کامپیوتر به یکدیگر نیز انجام شد. حتی تست با یک ماژول PL و یک ماژول FT به یکدیگر نیز درست انجام شد.

نکته :

در دیتاشیت آمده که از کریستال و خازنهای آن استفاده شود اما بر روی این ماژول کریستال و خازنی مونتاژ نشده است. در صورتیکه در  دیتاشیت  PL2303TA جایی گفته نشده که کریستال اختیاری است.

برای تغذیه یو اس بی نیز معمولا از فریت بید و خازن استفاده می کنند که در این ماژول تنها از یک خازن استفاده شده است.

برای این ماژول سیگنالهای تی تی ال تنها می تواند 5 ولت باشد.

این ماژول ال ای دی برای نمایش انتقال داده ندارد در صورتیکه وجود ال ای دی باعث راحتی کار کاربر می شود .

موارد استفاده از این ماژول:

با توجه به تستهای انجام شده این ماژول می تواند در کارهای عمومی مورد استفاده قرار گیرد و مشکلی ندارد . اما با توجه به اینکه از خازنهای کمی استفاده شده و کریستال هم ندارد برای موارد صنعتی و جایی که نویز زیاد دارد مناسب نمی باشد. البته این موضوع تنها با تست در آن محیط مشخص می شود.
