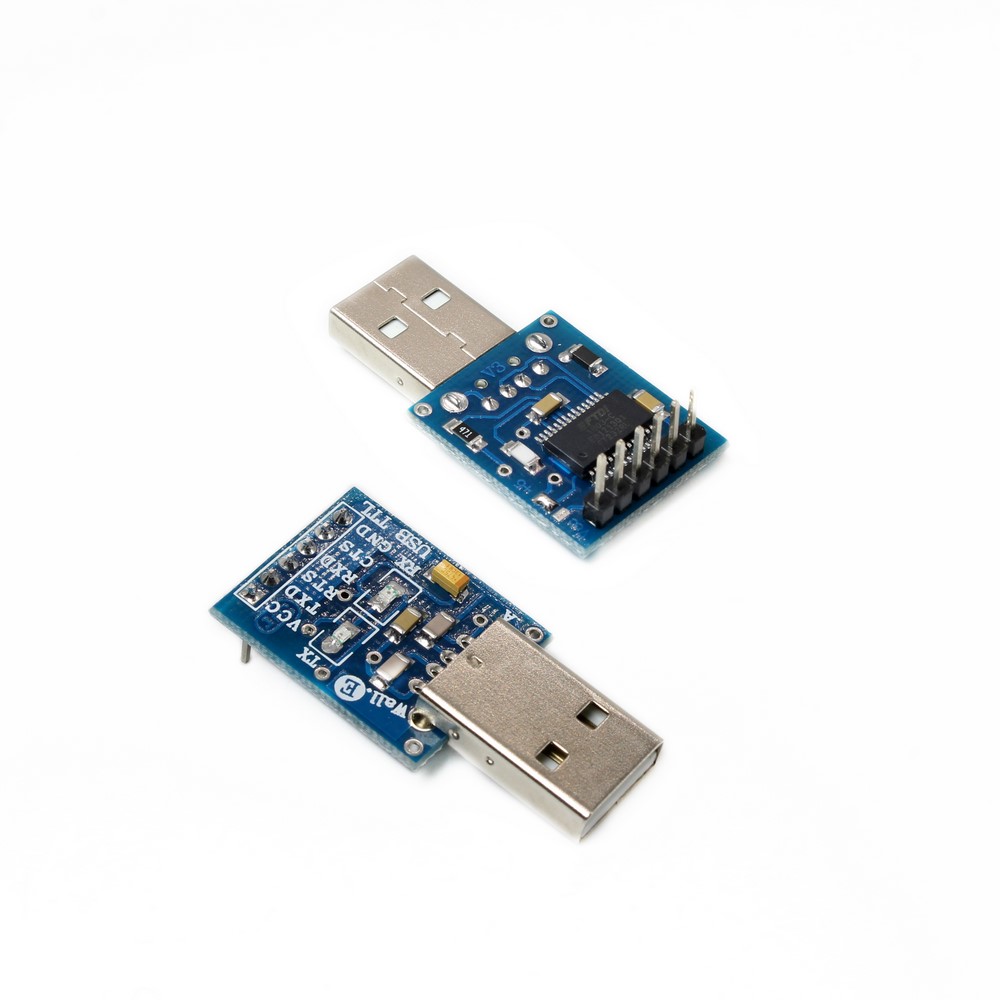

مبدل USB به TTLیک مبدل جهت تبدیل سیگنال پروتکل USB به سیگنال سطح TTL میباشد. مبدل یک روش ساده وآسان برای اتصال دستگاه و یا میکروکنترلر هایی با سطح TTLبه رابط USB را مهیا میکند .مبدل توسط پورت USBتغذیه می شود و همسازگاری با USB2.0 را نیز دارد . هر مبدل انتقال دیتا با 1mbps را پشتیبانی می کند . سطح ولتاژ TTL مبدل در دو نوع 5V و VCC میباشد .سطح ولتاژ 5V مبدل بصورت داخلی تامین میشود و سطح ولتاژ VCC باید به صورت خارجی تامین شود . مبدل در دو نوع کانکتور USB-A و USB-B میباشد . تراشه استفاده شده از خانواده FRDI میباشد . دو عدد LED بر روی برد انتقال سیگنالهای RX وTX را نشان می دهد . مبدل USB to TTL نیاز به یک درایور USB دارد تا در سیستم PC به عنوان یک پورت مجازی COM شناسایی شود . سپس کاربرمی تواند از طریق این رابط USB با استاندارد سریال ارتباط برقرار کند .
از ویژگی های این مبدل :
- مهیا سازی یک رابط USB-A و USB-B با TTL
- مهیا سازی سطح ولتاژ 5 ولت برای ارتباط TTL
- مهیا سازی ولتاژ 5 ولت با حداکثر جریان 350 میلی آمپر در خروجیه VCCجهت استفاده ی دستگاه ها یا مدارات دیگر
- استفاده از تغذیه پورت USB و بدون نیاز به تغذیه خارجی
- مهیا سازی سطح ولتاژ 3.3 ویا 2.8 ولت منطقی برای ارتباط TTL(ولتاژ 3.3 ویا 2.8 ولت باید بصورت خارجی اعمال شود)
- مهیا سازی handshaking سخت افزاری (RTC/CTS) و نرم افزاری (X-ON/X-OFF)
- نرخ انتقال دیتای 1Mbaud
- مهیا سازی 6 خروجیه GND,RXD,TXD,CTS,RTS,VCC بر روی پین هدر
- توان مصرفیه پایین از USB
- دارای LEDTX جه نمایش ارسال دیتا و LED RX جهت نمایش دریافت دیتا
- همسازگاری با USB 2.0 Full Speed
- دارای خازن و دیگر قطعات نویزگیر بر روی سیگنال USB و تغذیه
- دارای طراحی مهندسی PCB جهت حذف نویز و استفاده از فیبر فایبر متالیزه , چاپ سلدرو چاپ راهنما
- دارای ابعاد کوچک 45 میلی متردر 20 میلی متر
|
شماره |
نام |
نوع |
توضیحات |
|
1 |
VCC |
Output/input |
ولتاژ 5V-350mA داخلی مبدل – ولتاژ VCC خارجی به مبدل |
|
2 |
TXD |
Output |
ارسال دیتا |
|
3 |
RTS |
Output |
سیگنال Handshake |
|
4 |
RXD |
Input |
دریافت دیتا |
|
5 |
CTS |
Input |
سیگنال Handshake |
|
6 |
GND |
GND |
سیگنال زمین |
- ولتاژ خارجی میتواند 2.8 ولت و یا 3.3 ولت اعمال گردد.
| Features EN/فا | ||
|---|---|---|
| (Min) Operating Supply Voltage ولتاژ کاری | 5 V ولت | |
| Resolution دقت | 64 bit بیت | |
| Interface Type انواع رابطها | USB to TTL | |
| Type نوع | Bi-Directional,Tow Logic Level ,Half Level, EA Model,Converter | |
| Brand برند | IRAN | |
| Package پکیج | Module | |
