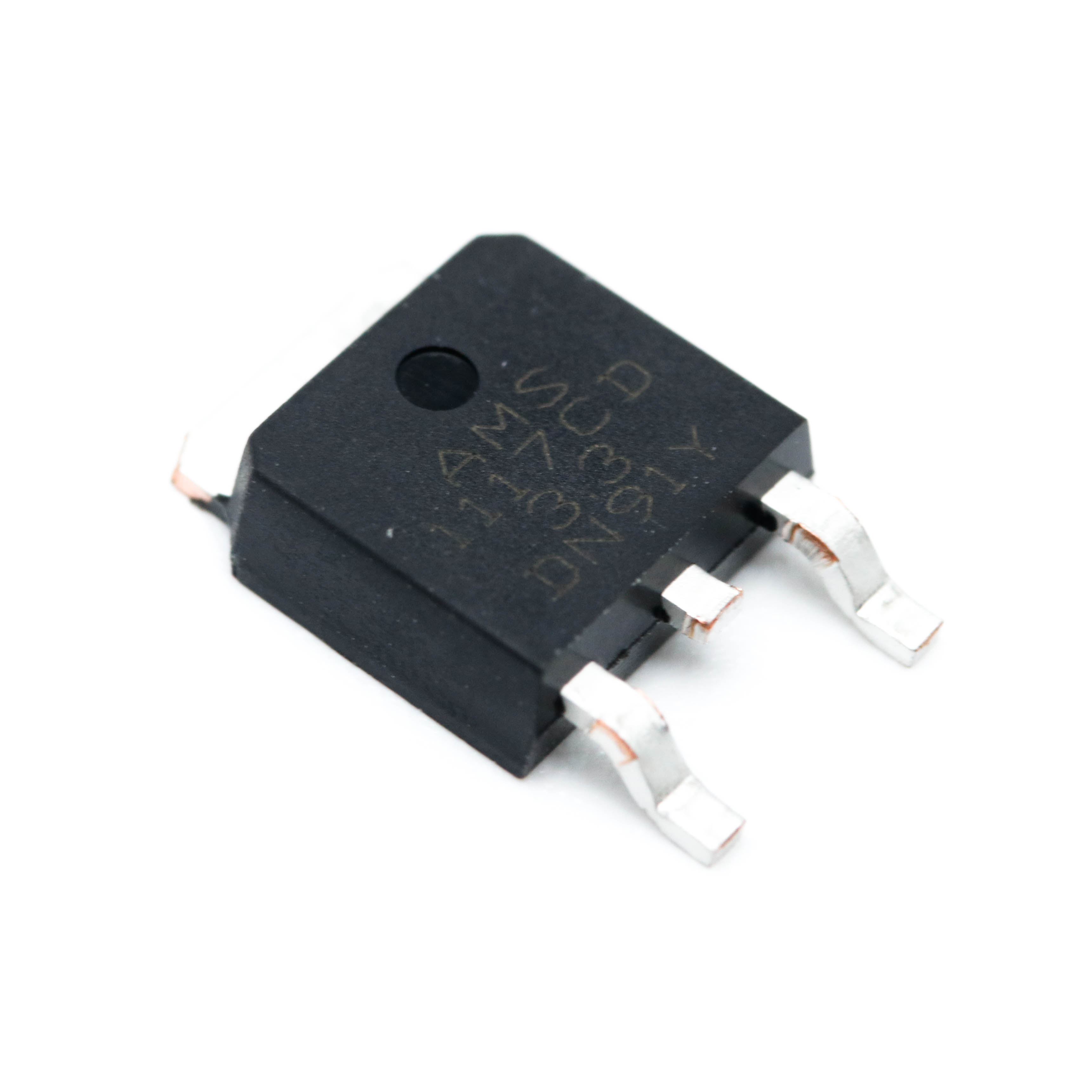

AMS1117CD-3.3

‎این چیپ‎ست در بسته بندی SMD تولید شده و در اکثر برد‎های الکترونیکی دیده می‎شوند. این آی‎سی برای ولتاژ‎های پایین طراحی و بهینه سازی شده است و می‎تواند تا جریانی درحدود یک آمپر را در خروجی خود مهیا سازد. همچنین دارای محافظ داخلی برای گرم شدن بیش از حد است و این تضمین می‎کند که در صورت اضافه جریان و یا اتصالی در برد آی‎سی رگولاتور نسوزد و در نتیجه چیپ اصلی و گران قیمت شما در اثر اضافه ولتاژ آسیب نبییند. ساختار به کار گیری معمول این گونه از رگولاتور‎ها به این گونه است که ابتدا ولتاژی ورودی مدار توسط یک منبع تغذیه سوئیچینگ تا حدود 5 یا 3.3 ولت کاهش میابد و خروجی منبع تغذیه سوئیچینگ ورودی چیپ مذکور خواهد بود. از ویژگی‎های دیگر این آی‎سی رگولاتور پایداری خروجی آن در دماهای متفاوت است.

Features EN/فا
Output Current جریان خروجی	1 A آمپر	≤ = ≥
Tolerance دقت	0.2 % درصد	≤ = ≥
Polarity منفی یا مثبت	Positive Type قطب
Output Type نوع خروجی	Fixed
Output Voltage (Max) ولتاژ خروجی	3.366 V ولت	≤ = ≥
Dropout Voltage ولتاژ رهایی	1.250 V ولت	≤ = ≥
Output Voltage (Min) ولتاژ خروجی	3.234 V ولت	≤ = ≥
Input Voltage MAX بیشترین ولتاژ ورودی	15 V ولت	≤ = ≥
Mounting Style نوع نصب روی برد	SMD/SMT
Minimum Operating Temperature حداقل دمای عملیاتی	-20 C° درجه سانتیگراد	≤ = ≥
Maximum Operating Temperature حداکثر دمای عملیاتی	+125 C° درجه سانتیگراد	≤ = ≥
Brand برند	Advanced Monolithic Systems
Package پکیج	TO-252 (D-PAK)

33,900	+10
33,600	+20
33,200	+30
32,900	+40
32,500	+50
