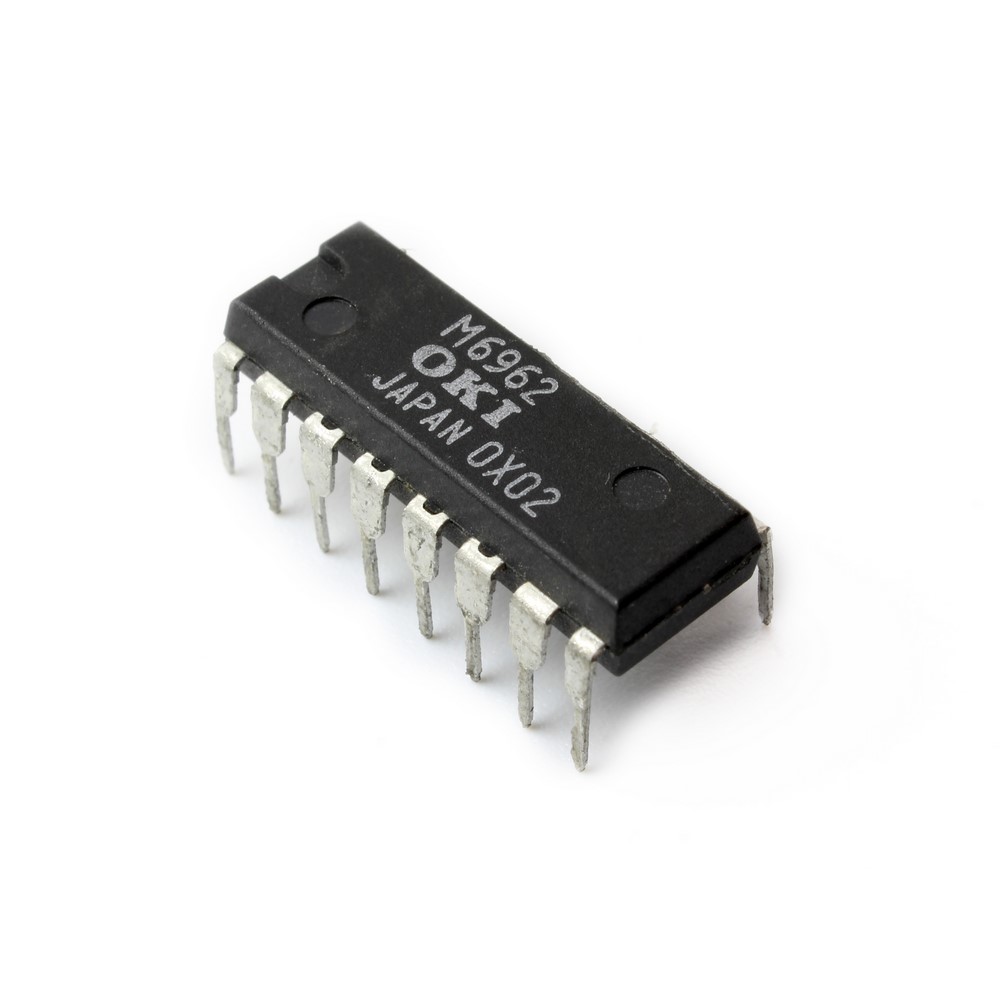

چیپست MSM6962 یک کد و دیکد کننده PCM برای صداهایی در رنج 300 هرتز تا 3400 هرتز می‌باشد. این چیپست شامل دوبخش فرستنده و گیرنده می‌باشد. یعنی هم زمان میتواند یک میکروفن و اسپیکر را در هر طرف ساپورت نماید. این آیسی به روش کدینگ PCM امواج آنالوگ صوتی را به دیجیتال تبدیل کرده و به صورت متوالی و سریال در خروجی خود مهیا میکند. در واقع شما میتوانید سه سیگنال دریافت نمایید. سیگنال دیتا، سیگنال کلاک پالس و سیگنال همسان سازی. اگر این سیگنال را بعد از ارسال از طریق خطوط دیجیتال در سمت مقابل دریافت نمایید و این سیگنالها را به بخش گیرنده یک چیپ مشابه دهید و در خروجی آن سیگنال آنالوگ را خواهید داشت و میتوانید از طریق یک بلندگو آن را بشنوید. حال شما میتوانید روی این سیگنال دیجیتال هر الگوریتمی را اعمال نمایید. میتوانید توسط میکروکنترلرها یا FPGA ها الگوریتمهای رمز نگاری را اعمال نمایید تا از شنود سیگنالها از طریق واسط سوم اطمینان حاصل نمایید. یا مثلا با یک فرستنده و گیرنده دیجیتال معمولی که در خیلی از پروژهها برای ارسال دیتاهای کنترلی استفاده میشود، صوت نیز ارسال نمایید.
| Features | ||
|---|---|---|
| Conversion Rate | 8 kHz | |
| Type | Single Chip Codec | |
| Mounting Style | Through Hole | |
| Supply Voltage (Min) | 4.75 V | |
| Supply Voltage (Max) | 5.25 V | |
| Minimum Operating Temperature | -10 C° | |
| Maximum Operating Temperature | 80 C° | |
| Brand | OKI Semiconductor | |
| Package | DIP-16 | |
