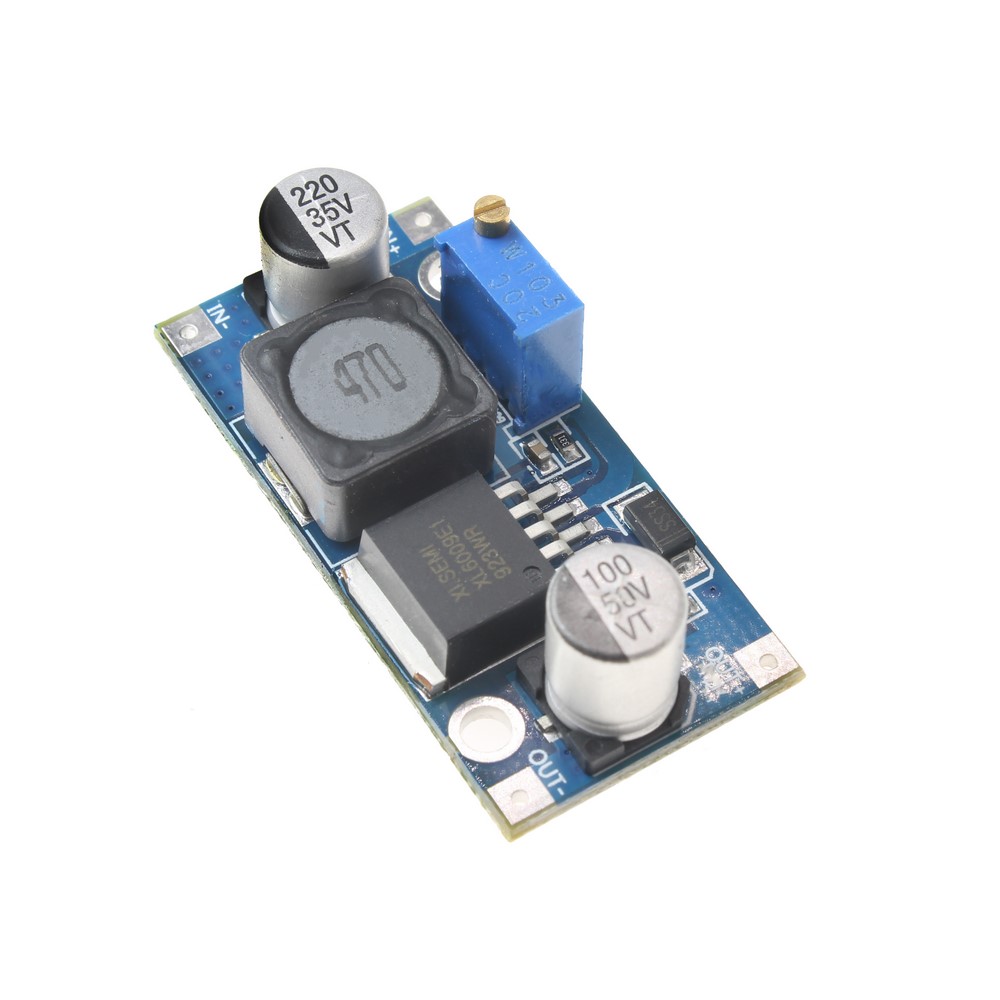

این ماژول یک مبدل DC/DC افزاینده یا Boost Converter است که بر پایه آی سی تنظیم کننده LM2577 تولید شده است . در این ماژول دو پایه برای ورودی ولتاژ و دو پایه برای خروجی در نظر گرفته شده است . پایه های ورودی +IN و –IN و پایه های خروجی +OUT و –OUT نشان داده شده اند . ولتاژ ورودی قابل پذیرش برای ماژول بین 3 تا 34 ولت DC است . با استفاده از پتانسیومتر تعبیه شده روی بورد می توانید ولتاژ خروجی را بین 4 ولت تا 35 ولت تنظیم کنید .
تنظیم کننده سری LM2577 مدارات مجتمع یکپارچه ای هستند که تمامی مشخصات لازم برای تنظیم کننده سوییچینگ افزاینده step-up در آنها در نظر گرفته شده است . این تنظیم کننده میتواند ماکزیمم جریان 3 آمپر را با رگولاسیون Line و Load برای بار تامین نمایند.
این آی سی در ورژن های مختلف با ولتاژ های ثابت 12 ولت , 15 ولت و ولتاژ خروجی متغیر تولید شده است . برای راه اندازی مدار سویچینگ با این آی سی ها به قطعات جانبی کمی نیاز خواهیم داشت . استفاده از این تنظیم کننده آسان است . این آی سی دارای جبران ساز فرکانسی و اسیلاتور فرکانس ثابت داخلی است .
برخی از ویژگی های این ماژول :
- مبدل DC/DC افزاینده
- مجهز به آی سی LM2577
- ولتاژ ورودی 3 تا 34 ولت
- ولتاژ خروجی 4 تا 35 ولت
- ماکزیمم جریان بار 3 آمپر
- خاموش شدن اتوماتیک مدار با افزایش حرارت
- محافظت شده در برابر افزایش جریان و راندمان بالا
| Features EN/فا | ||
|---|---|---|
| Output Voltage ولتاژ خروجی | 35 V ولت | |
| Function کارکرد | non-Isolated | |
| Input Voltage MIN کمترین ولتاژ ورودی | 3 V ولت | |
| Type نوع | DC-DC Step-Up Module | |
| Brand برند | CHINA | |
| Package پکیج | Module | |
