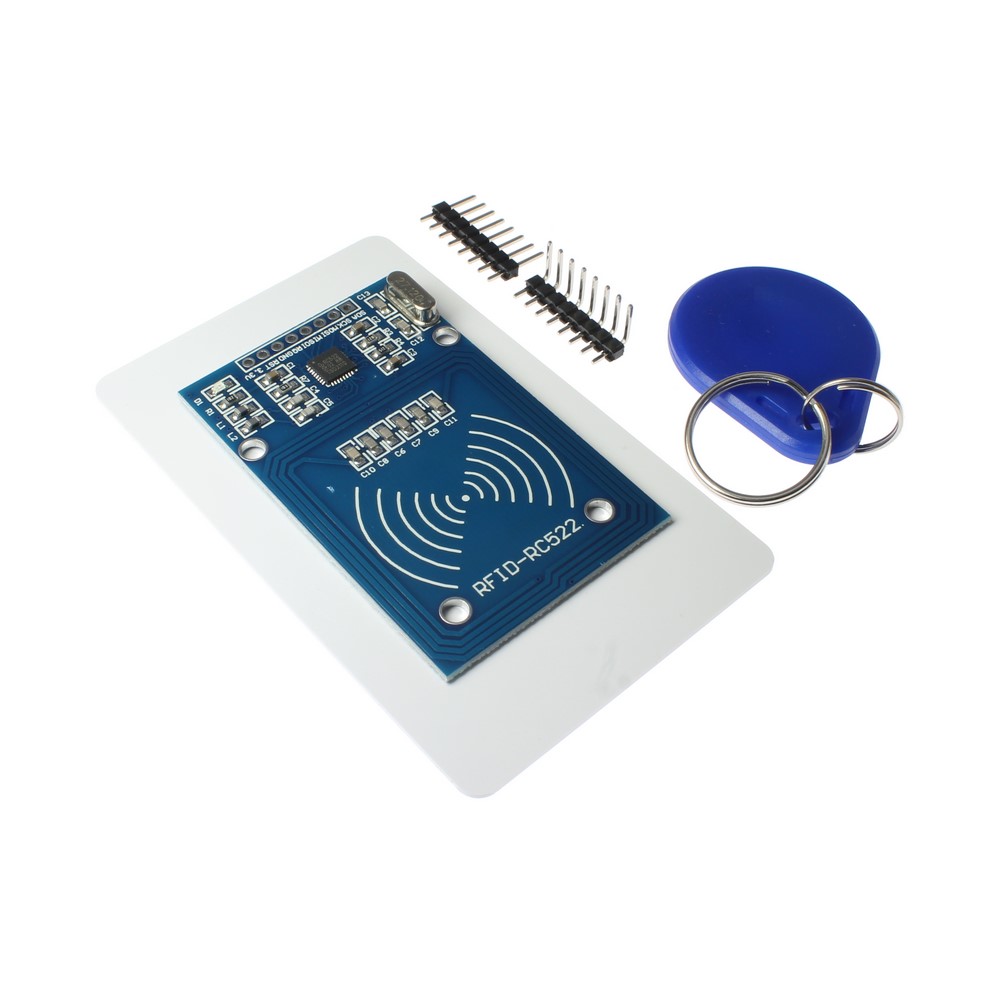

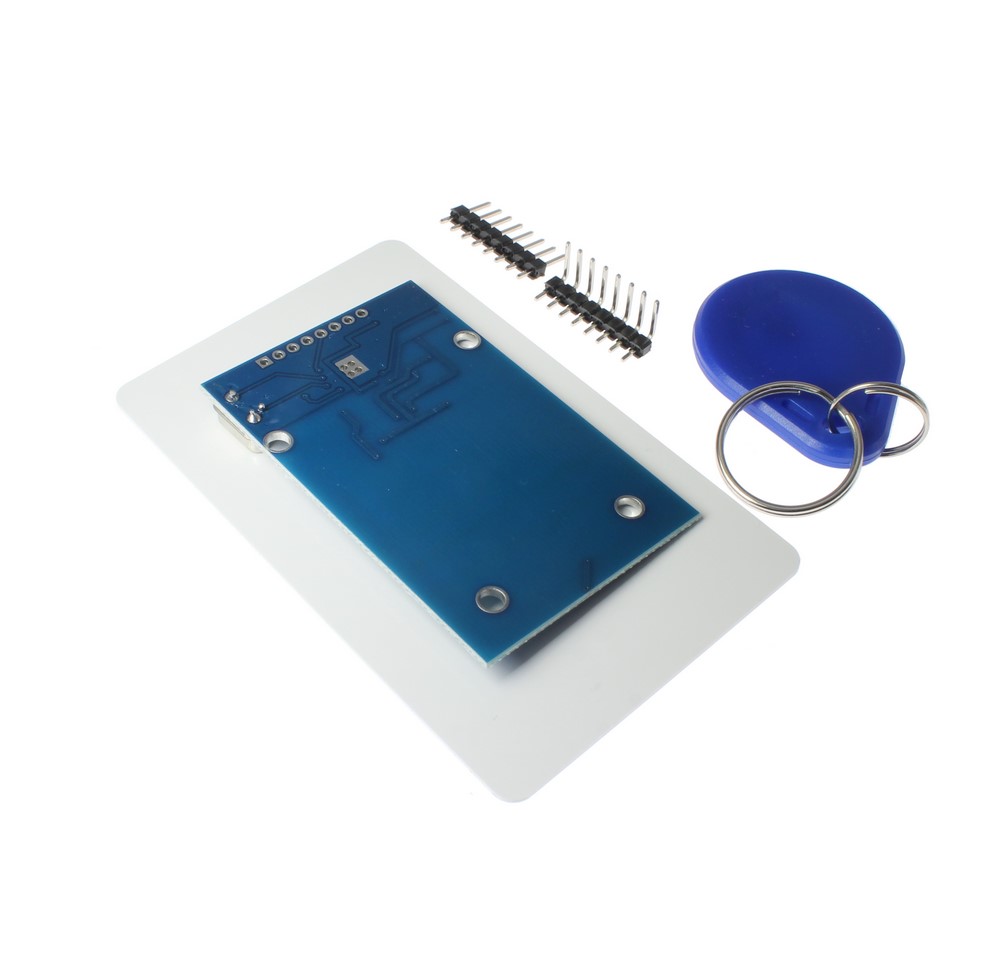

ماژول های RFID به منظور خواندن و نوشتن کارت های مغناطیسی مورد استفاده قرار میگیرند. کارت های مغناطیسی امروزه در زندگی روزمره ما به وفور در دستگاه های مختلفی استفاده می گردند. دستگاه های حضور و غیاب، کارخانجات، انبارداری، مترو و در بسیاری از مواردی که نیاز می باشد هر فرد یک کارت شناسایی الکترونیکی داشته باشد از این ماژول ها استفاده می گردد. کارت ها (تگ ها) تشکیل شده اند از یک چیپ کوچک به همراه یک سیم پیچ که معمولاً درون یک محفظه پلاستیکی قرار میگیرند.
این پلاستیک می تواند بصورت کارت، جا کلیدی، اسباب بازی، سکه ای یا هر شکل دیگری باشد. با نزدیکتر کردن تگ به ماژول های RFID امواج مغناطیسی ماژول سیم پیچ تگ را قطع کرده و از این طریق کد مربوط به تگ خوانده می شود. هر بار که یک تگ خوانده شود، عبارت مربوط به تگ از طریق پروتکل مربوط ارسال می گردد.
ماژول های معمولی فقط قادر به خواندن اطلاعات تگ بوده و محدوده کاری آنها 125 کیلوهرتز می باشد. ولی این ماژول در محدوده فرکانسی 13.56 مگاهرتز کار کرده و علاوه بر خواندن اطلاعات می تواند اطلاعات جدیدی را بر روی کارت ذخیره نماید.
تگ های این نوع از ماژول ها با نام مایفر در بازار به فروش می رسند و با کارت هایی که فقط قابلیت خواندن را دارند فرق داشته و شما را قادر می سازد هر اطلاعاتی را نسبت به میزان حافظه تگ بر روی آن ذخیره نمایید .
کارت های معمولی که فقط امکان خواندن اطلاعات آنها موجود می باشد به عنوان یک کد شناسایی بوده و همیشه اطلاعات اصلی از طریق سرور اصلی نسبت به کد شناسایی شده فراخوانده می شود. ولی در کارت های مایفر شما می توانید در هر ارتباط اطلاعات مورد نظر خود را بصورت کد گذاری شده بر روی کارت انتقال داده و دیگر نیازی به سرور مخصوص اطلاعات نبوده و خود کارت می تواند اطلاعات مربوط به خود را حمل کند. این سیستم در کارت هایی اتوبوس، مراکز خرید ، مترو و هر جایی که اطلاعات کارت تغییر می یابد استفاده می گردد .
از کاربرد های این ماژول میتوان به : کنترل و دستیابی ، سامانه هوشمند ردیابی ، شناسایی طلا و جواهر ، پیگیری تجهیزات و موجودات زنده ، سیستم های پرداخت RFID ، دستگاه های حضور و غیاب .
از ویژگی های این ماژول :
- این تراشه دارای حساسیت بسیار بالا میباشد
- ارتباط با میکرو کنترلر از طریق پروتکل SPI
- ولتاژ مصرفی 3.3 ولت
- جریان مصرفی بسیار پایین 13 الی 26 میلی آمپر
- فرکانس کاری 13.56 مگاهرتز
- سرعت انتقال اطلاعات 10 مگابیت بر ثانیه
- پشتیبانی از کارت های MIFARE DESFIRE ، Mifare pro ، MIFARE ULTERALIGHT ، Mifare1 S70 ، Mifare1 S50
- فاصله ی تگ تا ماژول جهت انتقال اطلاعات 8 الی 10 سانتی متر
| Features EN/فا | ||
|---|---|---|
| (Min) Operating Supply Voltage ولتاژ کاری | 3.3 V ولت | |
| Application کاربرد | Diversos Productos Electronicos y Proyectos De Bricolaje | |
| Type نوع | RFID Card Reader | |
| Brand برند | CHINA | |
| Package پکیج | Board | |
| 736,000 | +2 |
| 729,000 | +3 |
| 721,000 | +5 |
| 714,000 | +10 |
| 706,000 | +20 |
