مبدل USB to RS485 یک مبدل جهت تبدیل سیگنال پروتکل USB به سیگنال پروتکل RS485 میباشد (و بلعکس) . جهت انتقال دیتا در مواردی همچون محیط های نویز دار , فواصل طولانی و سرعت های بالا استفاده از پروتکل RS485 بهترین پیشنهاد می باشد . مبدل یک روش ساده و آسان برای استفاده از پروتکل RS485 بر روی پورت USB را فراهم کرده تا حداکثر 32 دستگاه برای فواصل طولانی و با اثر نویزپذیری پایین شبکه بندی شوند .

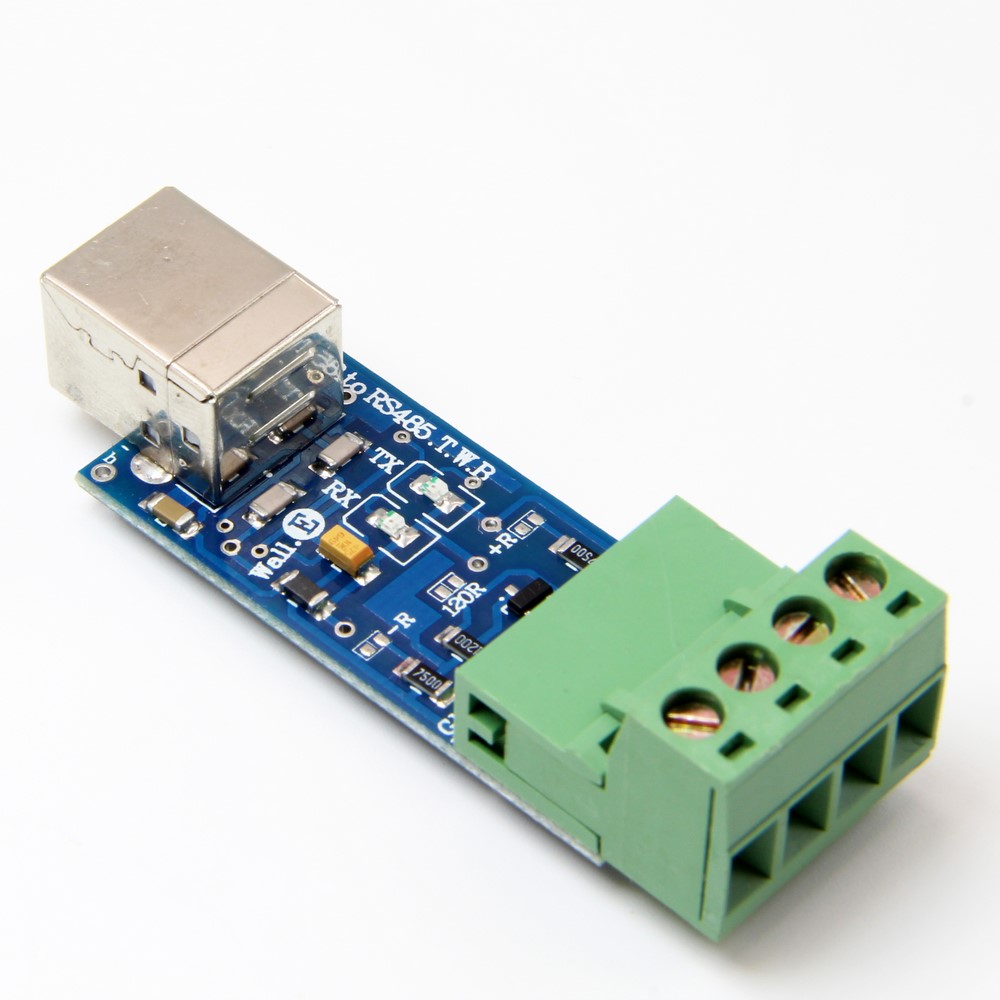

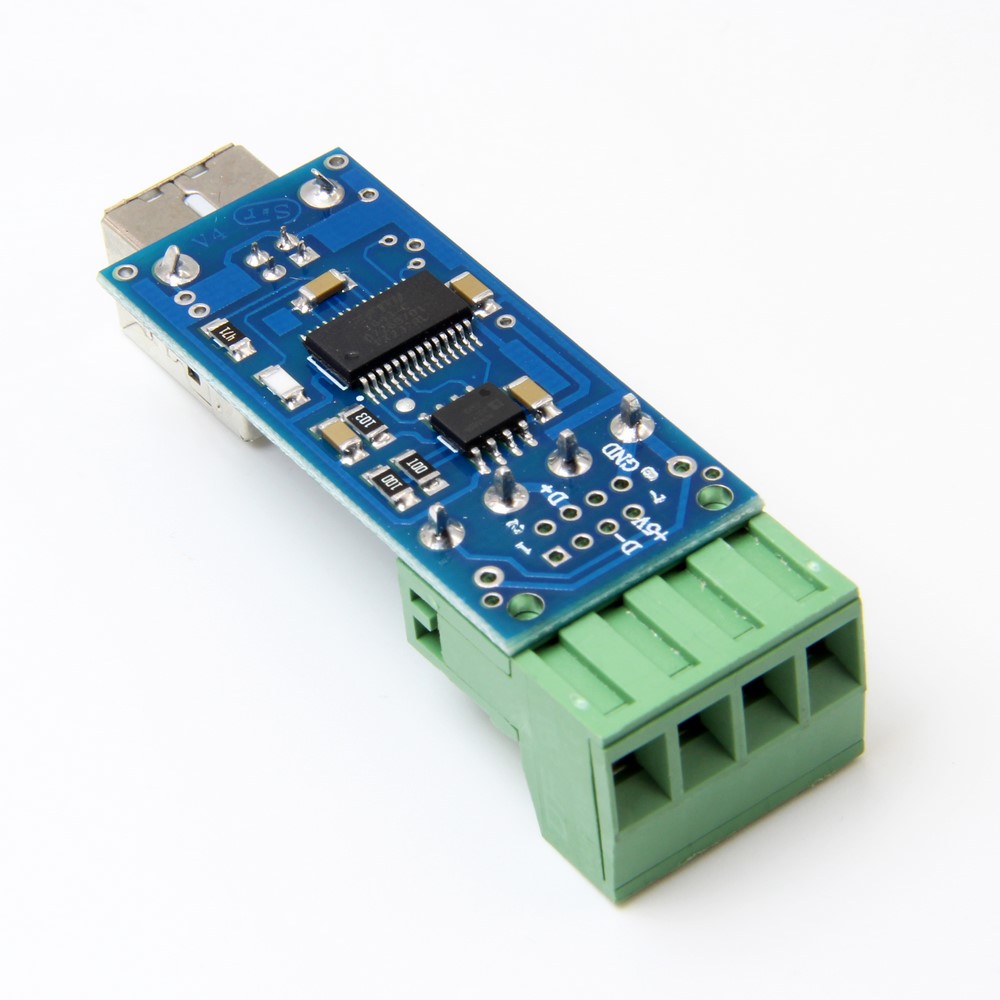

مبدل دارای دو نوع کانکتور USB , Aو B و دو نوع کانکتور RS485 , phoenix وRJ45 می باشد . تراشه استفاده شده از خانواده FTDI و اورجینال میباشد . دو عدد LED برروی برد انتقال سیگنالهای RX و TX را نمایش میدهند . 3 عدد جمپر بر روی برد اتصال مقاومت های خطوط را مهیا می سازد .
مبدل توسط برد USB تغذیه میشود و همسازگاری با USB2.0 را نیز دارد. هر مبدل انتقال دیتا با 3 مگابایت بر ثانیه را پشتیبانی میکند .
ولتاژ +5 ولت از پورت USB نیز برروی کانکتور RS485 قابل دسترس است .
مبدل USB to RS485 برای ارتباط با پورت USB سیستم نیاز به درایور USB دارد تا در سیستم به عنوان یک پورت مجازی COM شناسایی شود . سپس کاربر میتواند از طریق این رابط USB با استاندارد 485 ارتباط برقرار نماید .
از ویژگی های دیگر :
- مهیا سازی یک رابط USB به سریال RS485
- استفاده از کانکتورPhoenix و کانکتور RJ45 برای RS485
- استفاده از کانکتور USB-A و کانکتور USB-B برای پورت USB
- مهیاسازی ولتاژ 5V با حداکثر جریان 350mA در خروجی RS485 جهت استفاده دستگاه ها یا مدارات دیگر
- استفاده از تغذیه پورت USB و بدون نیاز به تغذیه خارجی
- حداکثر نرخ انتقال دیتا 3Mbps
- مهیا سازی 4 خروجی +5V , -D, +D, GND
- توان مصرفی پایین از پورت USB
- دارای LED TX جهت نمایش ارسال دیتا و LED RX جهت نمایش دریافت دیتا
- دارای یک عدد مقاومت 120 اهم بین خطوط و جمپر SMD اتصال 120R
- دارای دو عدد مقاومت 750 اهم PullUp و PullDown خطوط و جمپر های SMD اتصال +R و –R
- همسازگاری با USB 2.0 Full Speed
- دارای محدوده دمایی -40 تا +85 درجه سانتیگراد
- دارای خازن و قطعات نویزگیر بر روی سیگنال USB و تغذیه
- دارای طراحی مهندسی PCB جهت خذف نویز , استفاده از فیبر فایبر متالیزه , چاپ سلدر و چاپ راهنما
- دارای ابعاد کوچک 50 میلی متر در 20 میلی متر
- محافظت سیگنال 485 نسبت به ولتاژ های بالاتر از 8 ولت
Features EN/فا | ||
---|---|---|
Resolution دقت | 64 bit بیت | |
Interface Type انواع رابطها | USB to RS485 Level UART | |
Type نوع | Level UART Converter | |
Brand برند | IRAN | |
Package پکیج | Module |
