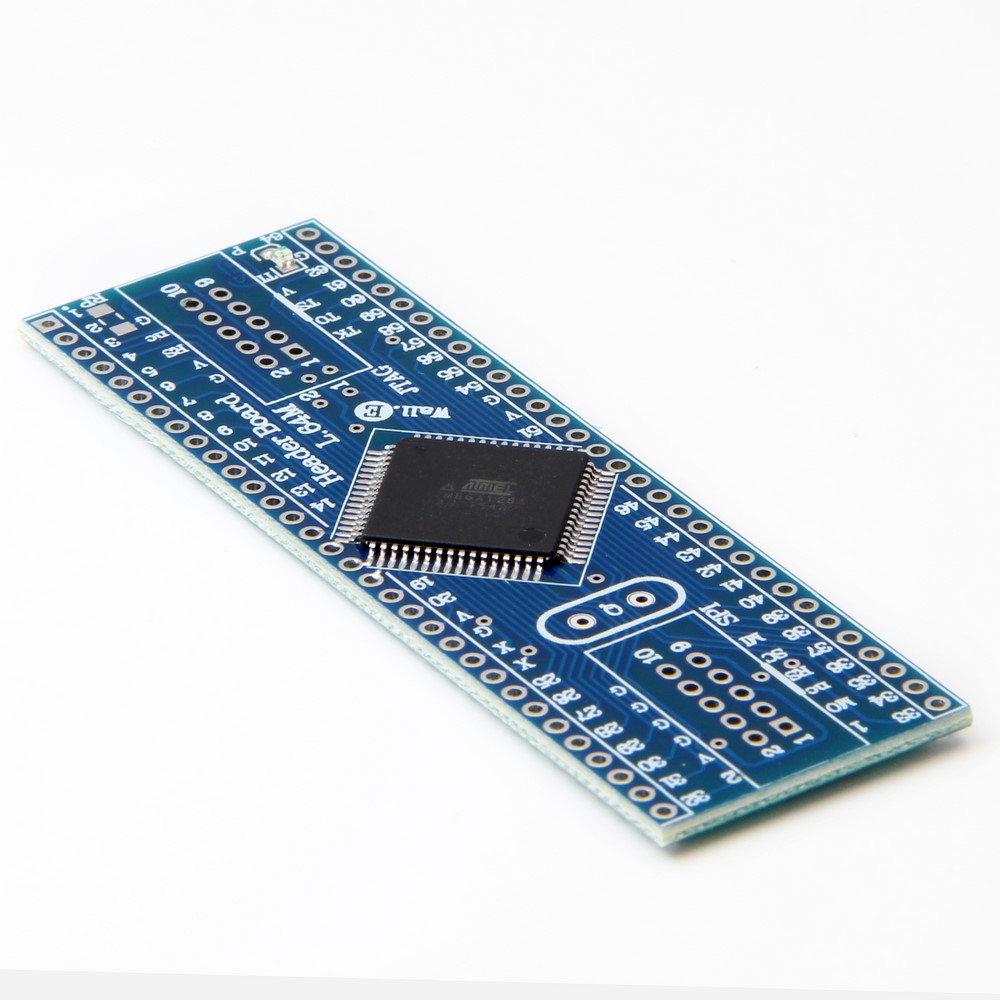

مبدل Atmega128A به DIP یک مبدل جهت تبدیل آی سی میکروکنترلر Atmega128A بصورت پین هدر خطی میباشد . مبدل یک روش ساده و آسان جهت استفاده از آی سی اس- پی-دی 64M بصورت یک قطعه دیپ 64 پین بر روی مدارات دیگر و یا بر روی بردبورد را مهیا می سازد . مبدل دارای سوکت کانکتور اس – پی – آی جهت پروگرام برنامه می باشد .
مبدل دارای سوکت کانکتور SPI بصورت IDC2*5 0.1” میباشد . تراشه استفاده شده از خانواده Atmel AVR می باشد . یک عددLED بر روی برد وضعیت تغذیه را نمایش میدهد .
مبدل دارای پین های کریستال جهت مونتاژ و استفاده از کریستال خارجی میباشد. دو عدد خازن 22 پیکوفاراد بر روی برد برای کریستال خارجی در نظر گرفته شده است .
برخی از ویژگی های این محصول :
- مهیا سازی یک مبدل آی سی اس-ام-اس –دی ATmega128A به دیپ 64 پین
- دارای دو عدد خازن 22pF جهت استفاده از کریستال خارجی
- دارای یک عدد Power LED جهت نمایش تغذیه برد
- طراحی سوکت کانکتور IDC2*5 0.1” جهت استفاده از رابط SPI
- طراحی پین کریستال جهت مونتاژ و استفاده کریستال خارجی
- دارای خازن های نویز گیر در قسمت تغذیه
- دارای طراحی مهندسی PCB جهت حذف نویز و استفاده از فیبر فایبر متالیزه ، چاپ سلدر و چاپ راهنما
جدول سیگنال های مبدل Atmega128A to DIP-SPI :
|
شماره |
نام |
نوع |
توضیحات |
|
|
V |
VCC |
ولتاژ 2.5 ولت تا 5 ولت تغذیه – خارجی |
|
|
X |
Crystal |
پین کریستال ای سی |
|
|
X |
Crystal |
پین کریستال ای سی |
|
|
G |
GND |
سیگنال زمین |
| Features EN/فا | ||
|---|---|---|
| (Min) Operating Supply Voltage ولتاژ کاری | 2.7 V ولت | |
| Interface Type انواع رابطها | JTAG,SPI | |
| Type نوع | Microcontroller Development Boards | |
| Brand برند | IRAN | |
| Package پکیج | Board | |
