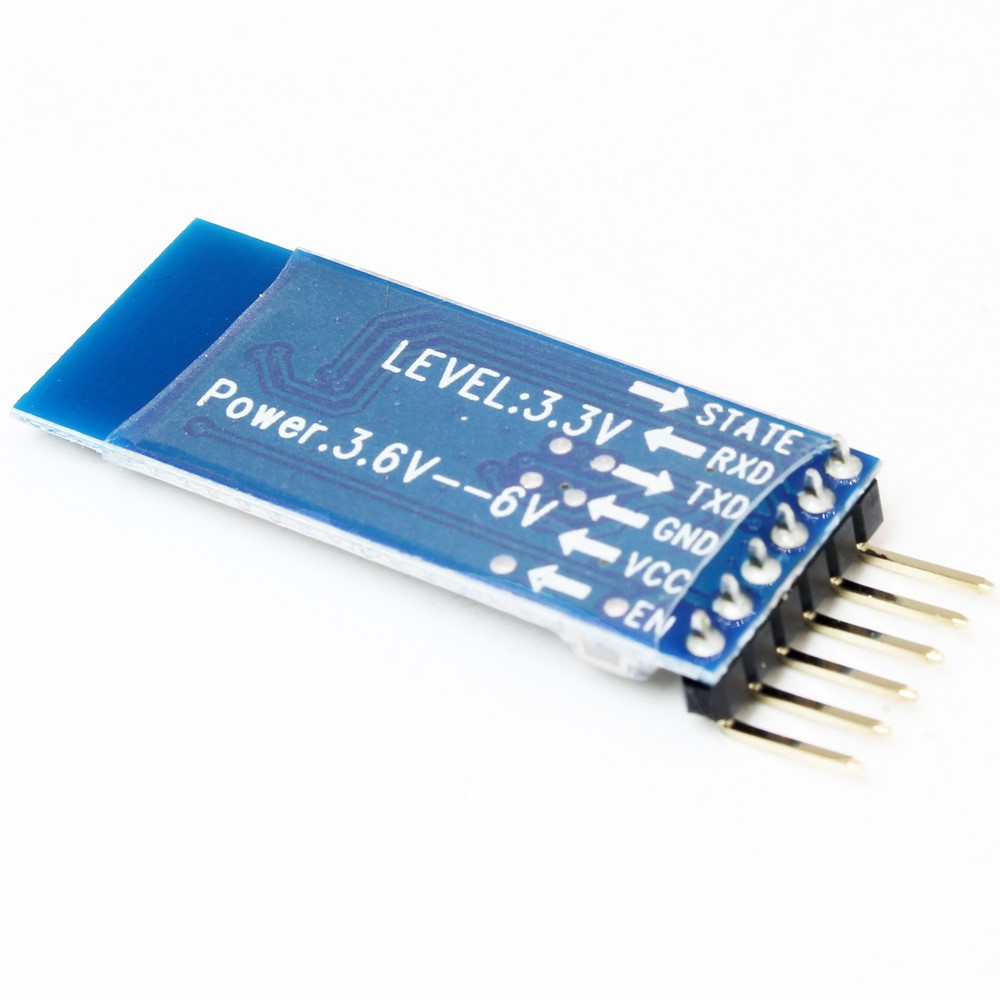

ماژول بلوتوثی HC-05 یکی از محبوب ترین ماژول های بلوتوثی میباشد که در پروژه های جاسازی استفاده میشود . این ماژول میتواند به آسانی با بورد Arduino , RaspBerry Pi و میکرو کنترلرهایی که از رابط UART استفاده میکنند ، ارتباط برقرار کند.
HC-05 یک ماژول بلوتوثی کلاس 2 میباشد که میتواند در حالت های Master و Slave پیکربندی شود .
کاربرد این ماژول در رباتیک،هوشمند سازی،برقراری ارتباط بین تلفن همراه،لب تاپ و... میباشد. اطلاعات مختلف در این ماژول مانند تغییر نام، تغییر بادریت، تغییر پسوورد pairو... از طریق ارسال ATcommand قابل تغییر است در این حالت باید ماژول در مد masterفعال شود ماژول HC-05 برای ارتباطات بی سیمی سریالی طراحی شده است . این ماژول همچنین دارای EDR سه مگابایت بر ثانیه ای با فرستنده و گیرنده 2.4 گیگاهرتزی و بیس باند میباشد .

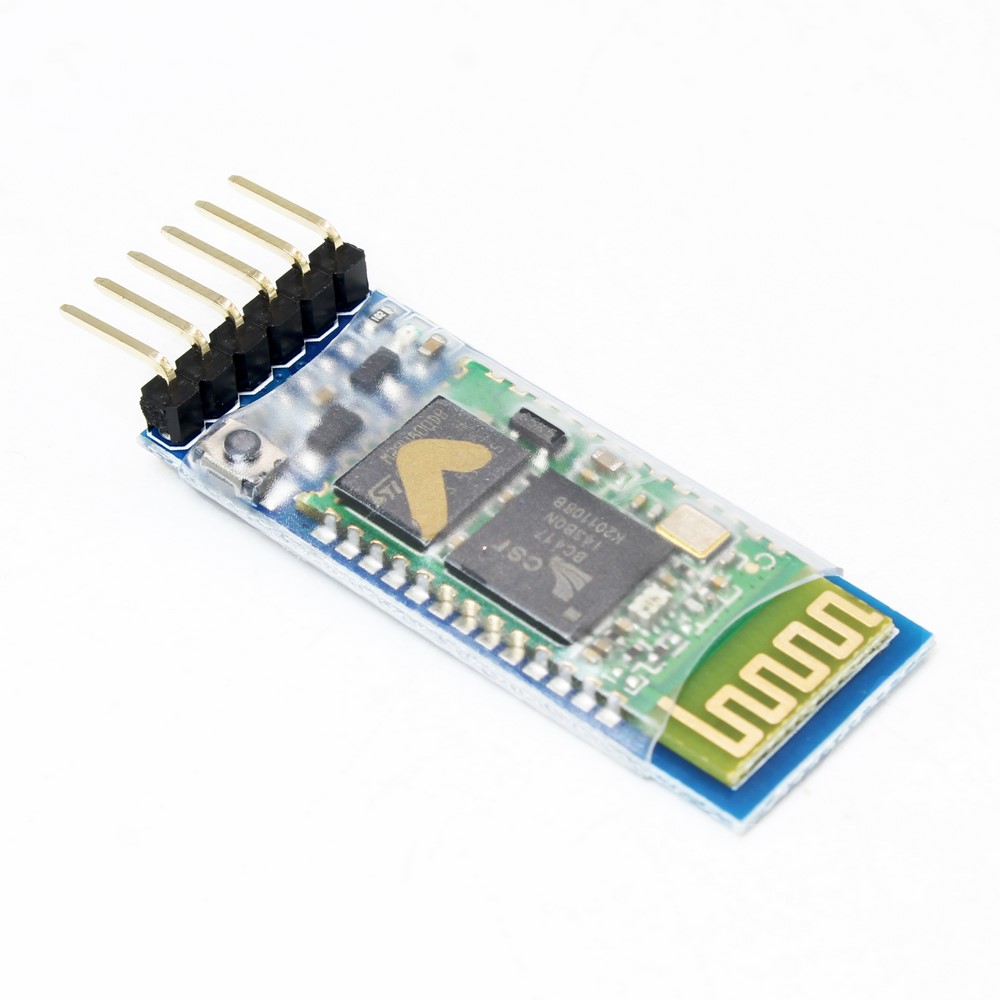

این ماژول از CSR Bluecore04 ، تک چیپ بلوتوثی خارجی با تکنولوژی CMOS و AFH استفاده میکند .
ویژگی های این ماژول :
- فرکانس 2.4 گیگاهرتزی باند ISM
- پروتکل بلوتوث 0 و EDR
- قدرت انتشار 4dBm ، کلاس 2
- ماژولاسیون : GFSK(Gaussian Frequency Shift Keying)
- ولتاژ عملیاتی: 3V
- قدرت تغذیه داخلی : 3 ولت تا 6 ولت
- پشتیبانی از Baud Rates : 9600, 19200, 38400, 57600, 115200, 230400, 460800
- پشتیبانی از حالت Master و Slave
- کنترل PIO
- ارتباط UART با Bus Rate های قابل برنامه ریزی
| Features EN/فا | ||
|---|---|---|
| Class کلاس | Glass 2 | |
| Data Rate سرعت داده | 3 Mb/s مگا بیت بر ثانیه | |
| Modulation Format شکل مدولاسیون | GFSK | |
| (Min) Operating Supply Voltage ولتاژ کاری | 3.3 V ولت | |
| Standard استاندارد | Bluetooth | |
| Interface Type انواع رابطها | UART | |
| Minimum Operating Temperature حداقل دمای عملیاتی | -20 C° درجه سانتیگراد | |
| Maximum Operating Temperature حداکثر دمای عملیاتی | +75 C° درجه سانتیگراد | |
| Brand برند | CHINA | |
| Package پکیج | Module | |
