نام قطعه

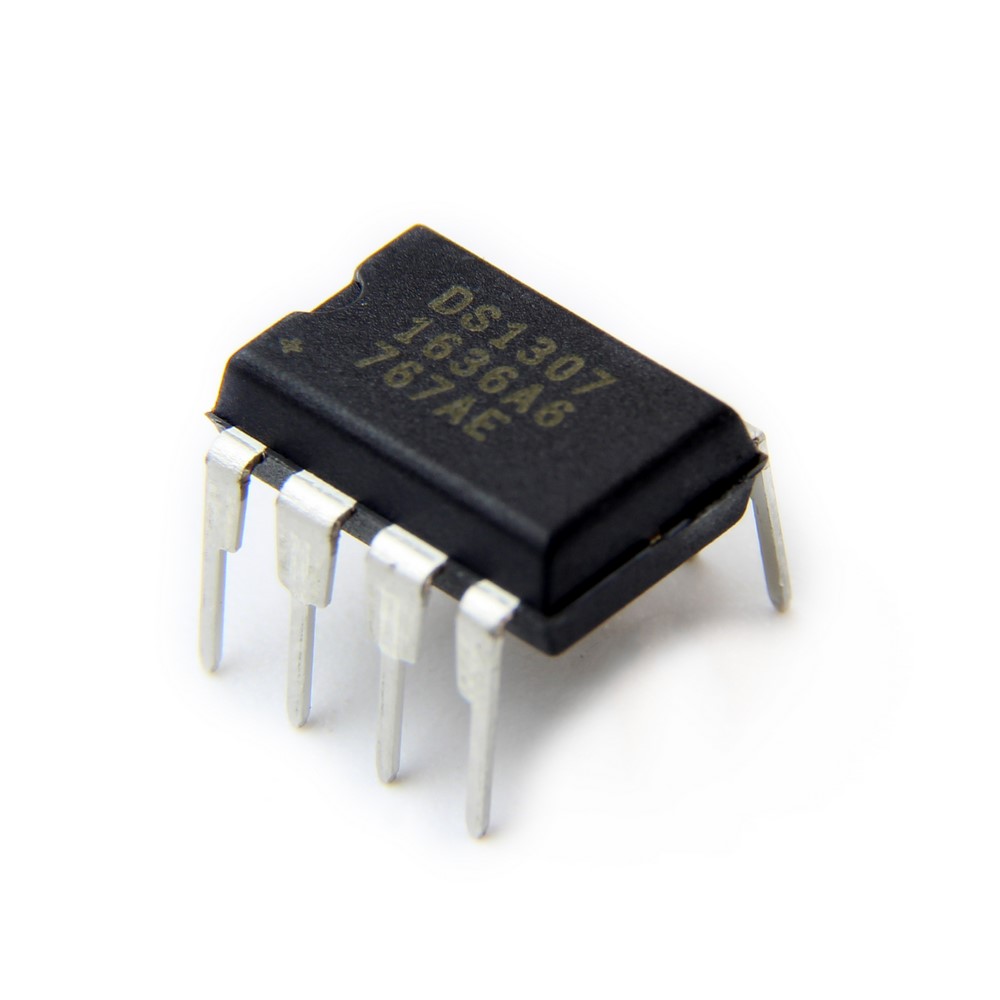

DS1307
نام کارخانه‌ای
DS1307
تعداد در بسته
50
عدد
برند
Maxim Integrated
پکیج
DIP-8
بسته‌بندی
Tube
عنوان گروه
دیتاشیت
توضیحات
(64*8) SERIAL (3-WIRE) RTC
8-Pin 64 X 8, Serial, I2c Real-Time Clock; 56-Byte,500na Battery-Backed ,Voltage 5.0v To 7.0v
آیسی DS1307 یک RTC میباشدکه مخفف Real time clock میباشد. از ویژگیهای این چیپ این است که با یک باطری بک آپ 3 ولتی میتواند تا 10 سال اطلاعات زیر را در خود بشمارد.
• ساعت (شامل ثانیه - دقیقه وساعت ) به دو صورت 12 و 24 ساعت
• تاریخ(شامل روز-ماه - سال ) به صورت میلادی که قابلیت تبدیل کردن به شمسی را دارا میباشد و همچنین قابلیت تشخیص سال کبیسه را نیز دارد
• شمارش روز هفته ( شنبه - 1 شنبه تا جمعه)
• شمارش روز های طی شده از اول سال (به صورت میلادی)
این آیسی به وسیله پروتکل I2C میتواند با میکرو ارتباط بر قرار کند.
| Features EN/فا | ||
|---|---|---|
| Function کارکرد | Calendar, Clock | |
| Memory Size مقدار حافظه | 56 B بایت | |
| Interface Type انواع رابطها | Serial | |
| Mounting Style نوع نصب روی برد | Through Hole | |
| Supply Current جریان تامین | 1.5 mA میلی آمپر | |
| Supply Voltage (Min) کمترین ولتاژ تغذیه | 4.5 V ولت | |
| Supply Voltage (Max) بیشترین ولتاژ تغذیه | 5.5 V ولت | |
| Minimum Operating Temperature حداقل دمای عملیاتی | 0 C° درجه سانتیگراد | |
| Maximum Operating Temperature حداکثر دمای عملیاتی | +70 C° درجه سانتیگراد | |
| Brand برند | Maxim Integrated | |
| Package پکیج | DIP-8 | |
| 490,000 | +10 |
| 485,000 | +20 |
| 475,000 | +30 |
| 460,000 | +40 |
| 450,000 | +50 |
