امروزه اکثر دستگاه های دیجیتال که به بازار ارائه میشوند معمولا شامل MMC هستند و دلایل استفاده از MMC این است که آنها ازطریق سریال داده ها را انتقال می دهند و سرعت بالایی در حدود 20Mbit/s یا به عبارت دیگر چیزی حدود 2.5Mbyte/s دارند .
همچنین یکی دیگر از دلایل استفاده از MCC این است که به راحتی میتوان اطلاعات را بر روی آنها ذخیره و بازیابی کرد .شکل زیر ساختار درونی MMC را نشان میدهد که از بلوک های جداگانه ای تشکیل شده است . همه این بلوک ها به وسیله یک اسیلاتور داخلی با فرکانس مشخص میباشد بنابر این برای انتقال داده توسط خطوط CMDو DAT باید فرکانس اسیلاتور داخلی با فرکانس خط CLK که توسط HOST بوجود می آید سنکرون (همزمان) شود . این کار توسط واحد Interface driver انجام میشود .
MMC ها به وسیله سه پین( خط داده ) CMD ,DAT و CLK کنترل میشوند که هر یک از این خطوط داده کار خاصی را در طول انتقال داده انجام میدهند .همچنین MMC ها دارای چهار رجیستر داخلی هستند که از این رجیستر ها برای شناسایی و یک سری خصوصیات MMC استفاده می شود .
این رجیستر ها عبارتند از :
OCR ( Operation Condition Register) این رجیستر محدوده ولتاژ هایی را که توسط کارت پشتیبانی میشود نشان میدهد
CID(Card I dentification) رجیستر شناسایی کارت
CSD(Card Specific Data) رجیستر تعیین داده
RCA(Relative Card Address) رجیستر تشخیص آدرس برای انتقال داده بین Host وmmc دانستن محتویات این رجیستر ها حائز اهمیت است .
| Features EN/فا | ||
|---|---|---|
| Memory Size مقدار حافظه | 32 MB مگا بایت | |
| (Min) Operating Supply Voltage ولتاژ کاری | 2.7 V ولت | |
| Configuration نوع پیکربندی | CSD | |
| (Max) Operating Supply Voltage ولتاژ کاری | 3.6 V ولت | |

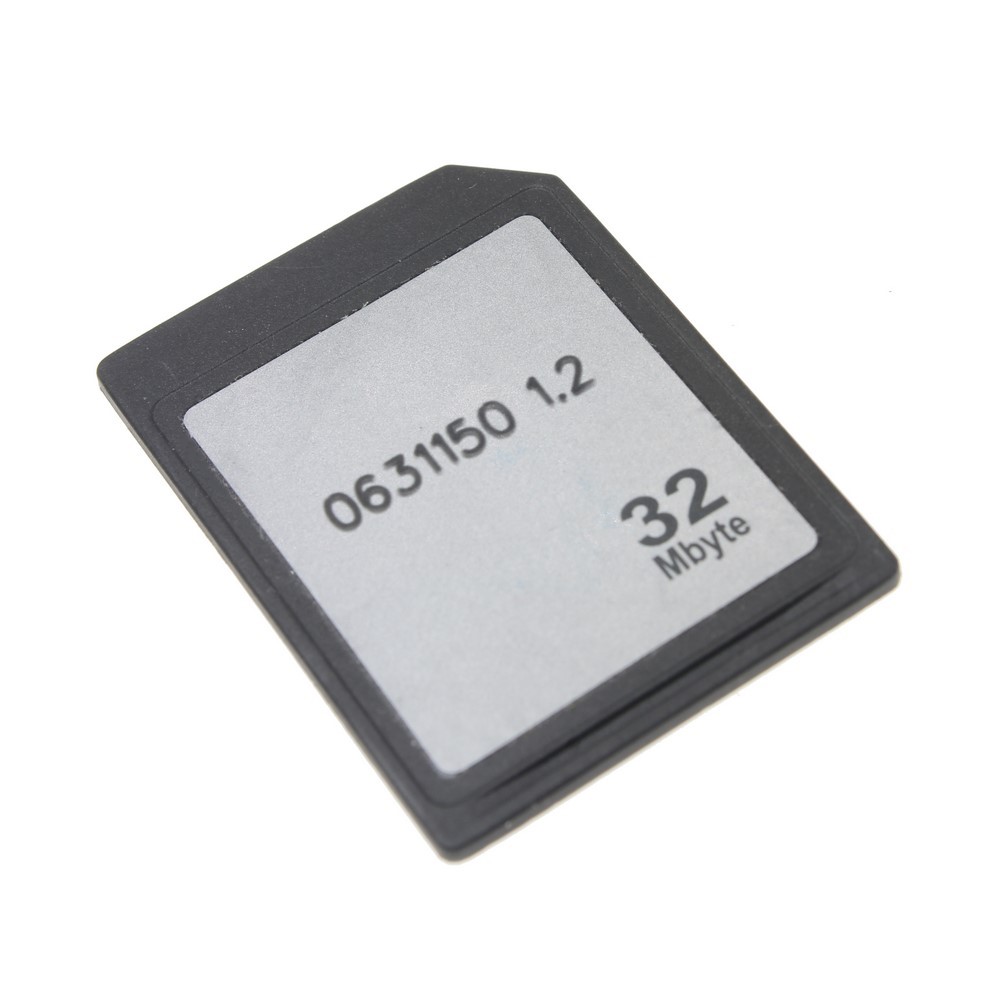

| Type نوع | MultiMediaCard | |
| Minimum Operating Temperature حداقل دمای عملیاتی | -25 C° درجه سانتیگراد | |
| Maximum Operating Temperature حداکثر دمای عملیاتی | +85 C° درجه سانتیگراد | |

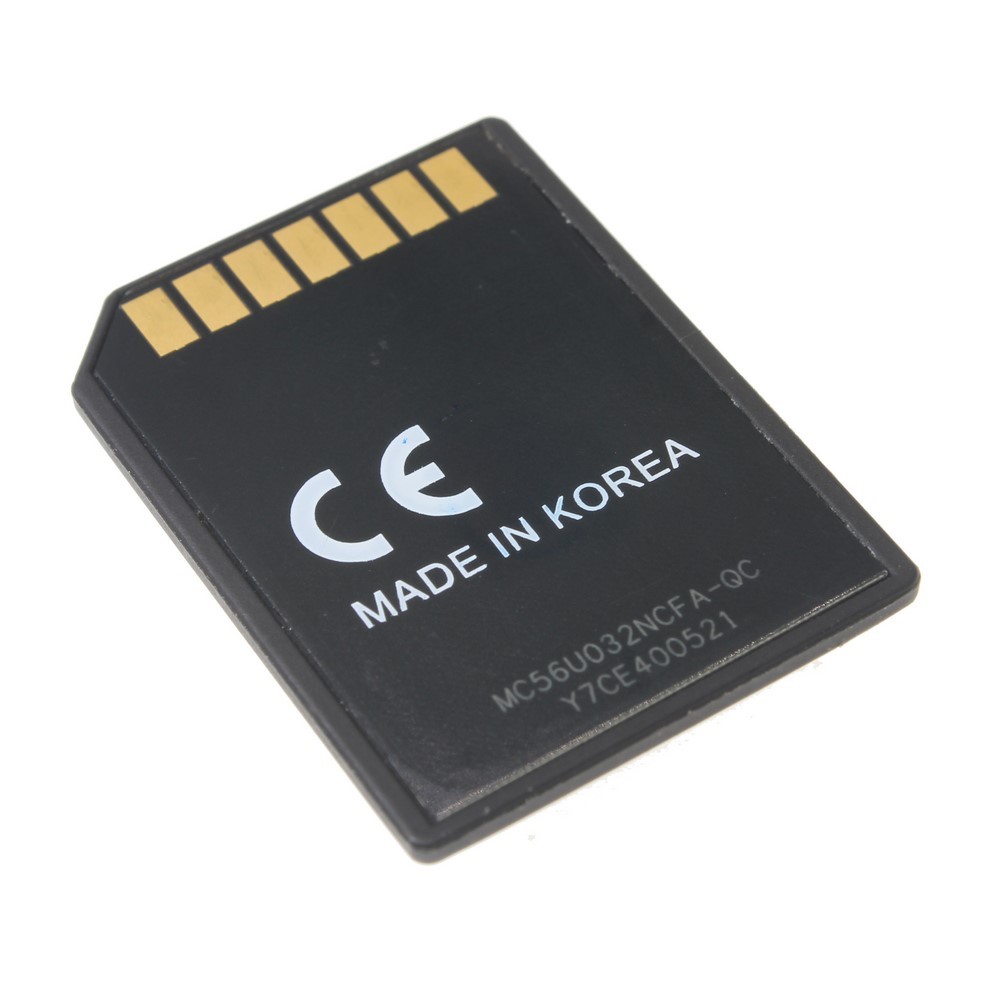

| Brand برند | Samsung Electronics | |
| Package پکیج | Module | |
