نام قطعه

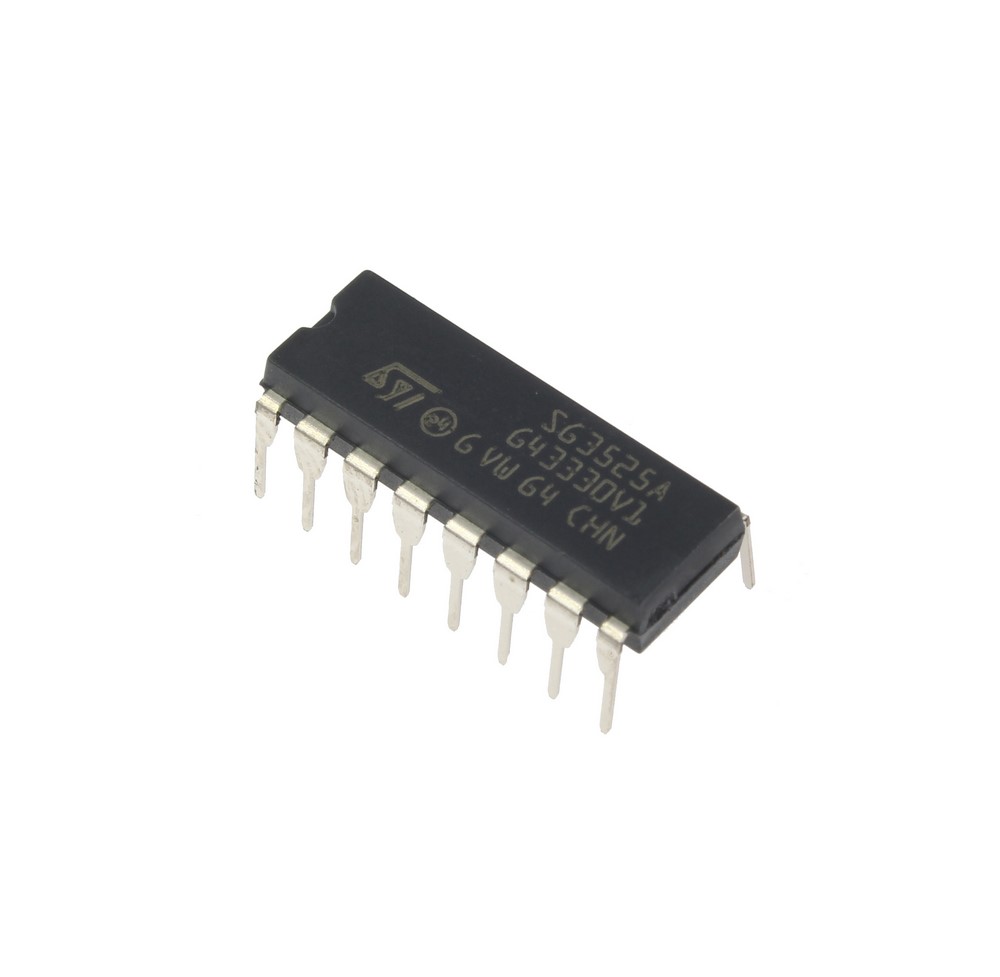

SG3525AN
نام کارخانه‌ای
SG3525AN
تعداد در بسته
25
عدد
برند
STMicroelectronics
پکیج
DIP-16
بسته‌بندی
Tube
عنوان گروه
دیتاشیت
توضیحات
PWM CONTROLLER 100mA,40V
Regulating Pulse Width Modulators; Excess 200mA,Operation 8V to 35V,Oscillator 100Hz to 500kHz
| Features EN/فا | ||
|---|---|---|
| Minimum Frequency حداقل فرکانس | 100 Hz هرتز | |
| Maximum Frequency حداکثر فرکانس | 350 kHz کیلو هرتز | |
| Output Current جریان خروجی | 400 mA میلی آمپر | |
| Output Voltage (Max) ولتاژ خروجی | 5.20 V ولت | |
| Number of Output تعداد خروجی | 2 Output خروجی | |
| Output Voltage (Min) ولتاژ خروجی | 5.0 V ولت | |
| Duty Cycle - Max حداکثر چرخه کار | 49 % درصد | |
| Input Voltage MIN کمترین ولتاژ ورودی | 8 V ولت | |
| Input Voltage MAX بیشترین ولتاژ ورودی | 35 V ولت | |
| Topology توپولوژی | Pulse | |
| Mounting Style نوع نصب روی برد | Through Hole | |
| Supply Voltage (Min) کمترین ولتاژ تغذیه | 8 V ولت | |
| Supply Voltage (Max) بیشترین ولتاژ تغذیه | 40 V ولت | |
| Minimum Operating Temperature حداقل دمای عملیاتی | 0 C° درجه سانتیگراد | |
| Maximum Operating Temperature حداکثر دمای عملیاتی | +70 C° درجه سانتیگراد | |
| Brand برند | STMicroelectronics | |
| Package پکیج | DIP-16 | |
موجود
ریال
752000
تحویل 8 روزه
| 744,000 | +2 |
| 736,000 | +3 |
| 729,000 | +5 |
| 721,000 | +8 |
| 714,000 | +10 |
